ENERMAX
Platimax D.F.
- 80PLUS PLATINUM認証取得 1系統高効率電源ユニット
- 特許を取得した139mm静音ツイスターベアリングファン搭載
- ファンの羽に埃を溜まりにくくする特許DFR technologyを採用
- 高品質な日本メーカー製105℃電解コンデンサを採用
- ErP Lot 6 2013サポートで待機電力0.5W以下を実現
- ケース内をドレスアップするフルモジュラースリーブケーブル
- 美しいケーブルマネジメントを実現するコードオーガナイザー
- 信頼と実績を証明する安心の長期5年間保証

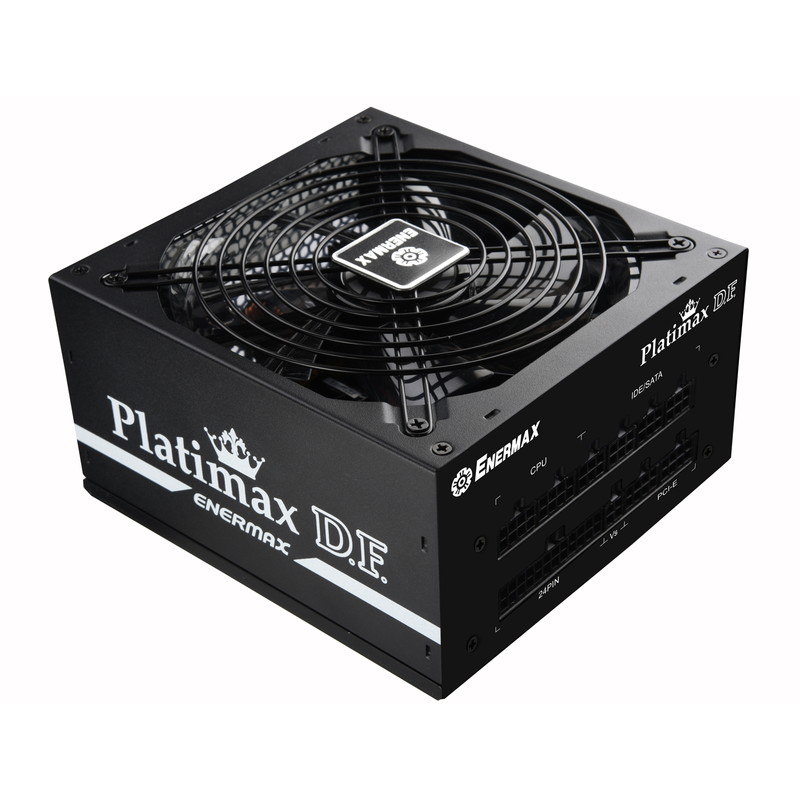

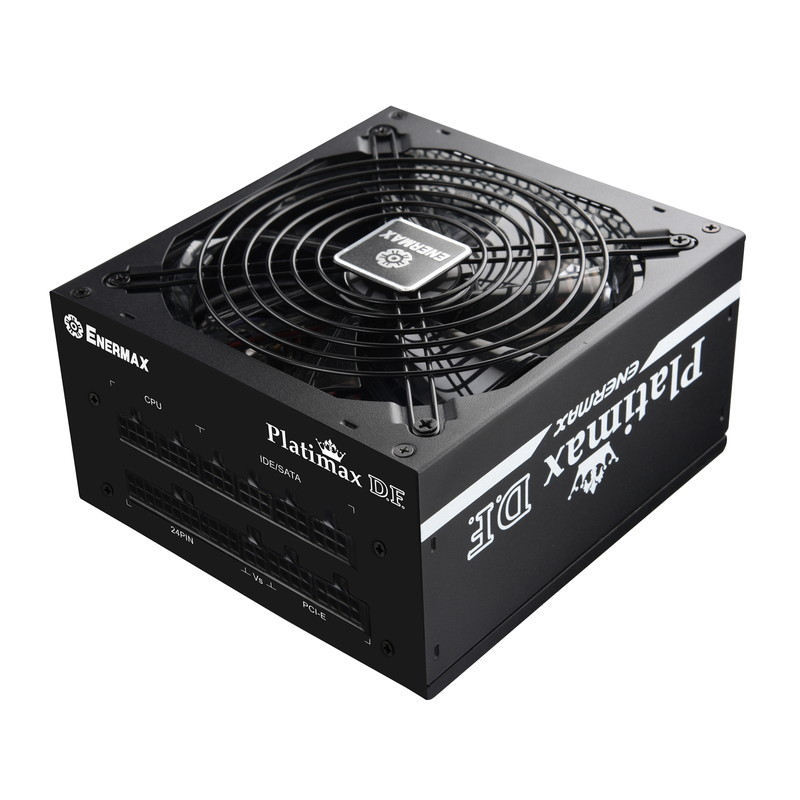

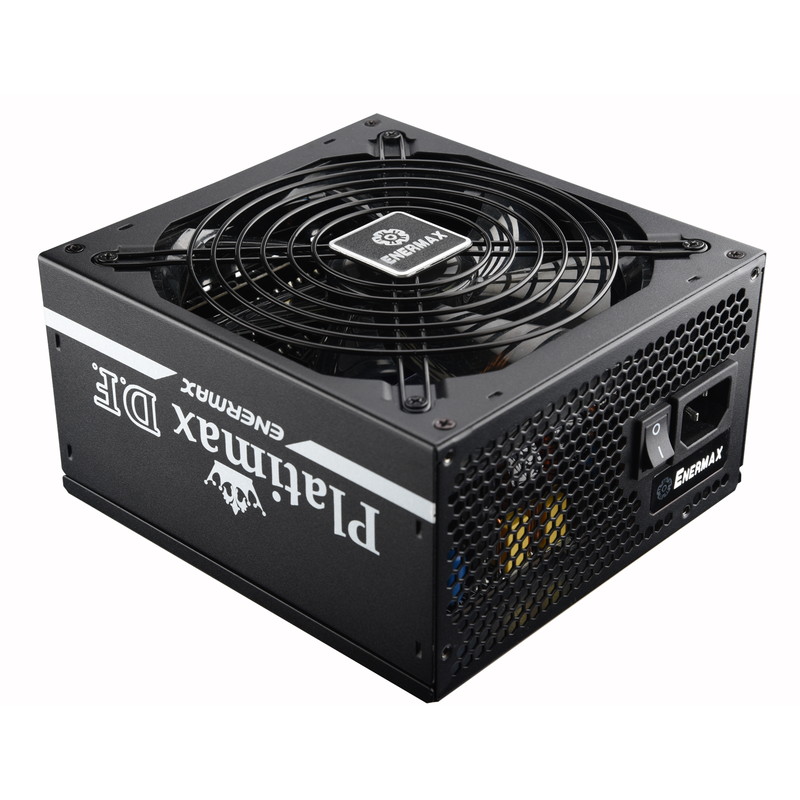

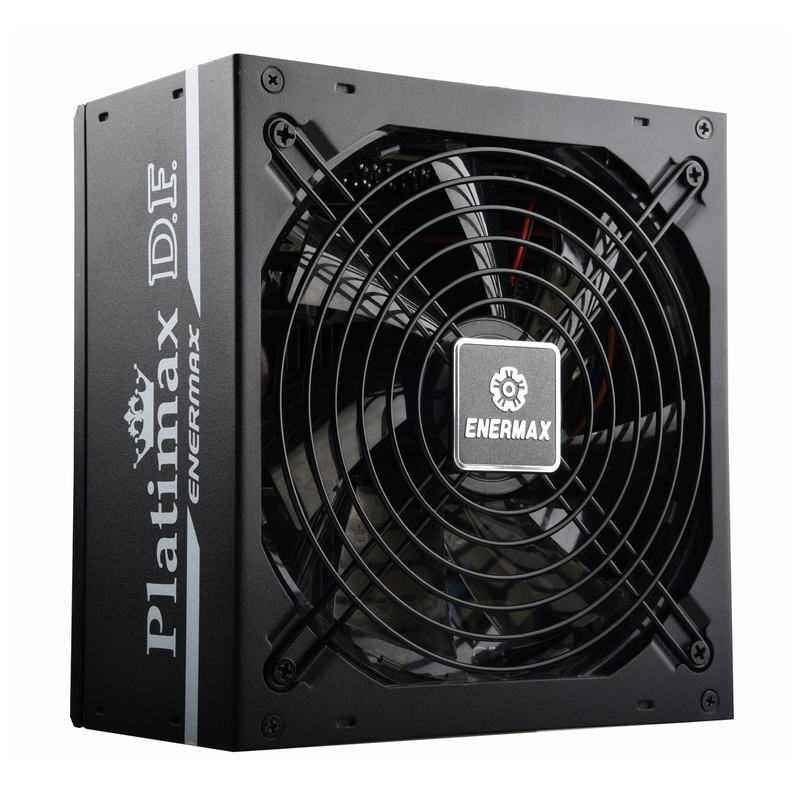

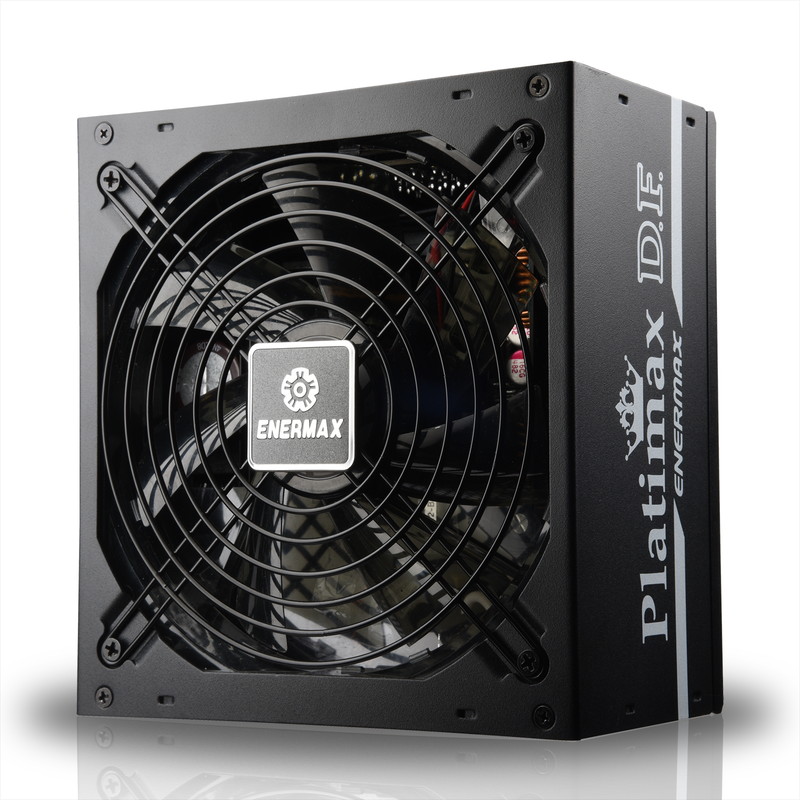

- ENERMAX Platimax D.F.
Platimax D.F. 製品特徴
80PLUS PLATINUM認証取得 1系統高効率電源ユニット
Platimax D.F.は、80PLUS PLATINUM認証を取得した1系統の高耐久高効率電源ユニットです。特許を取得した139mm静音ツイスターベアリングと、始動時にファンを逆回転させるDFR technologyを採用、日本メーカー製105℃電解コンデンサをはじめとする高品質コンポーネントを搭載、ErP Lot 6 2013をサポートすることで待機電力0.5W以下を実現します。フルモジュラースリーブケーブルと、ケーブルマネジメントを実現するコードオーガナイザーにより、ケース内をより美しくドレスアップすることができます。各種保護回路機能と安全認証を取得、抜群の変換効率と静音性、安全性を高次元で実現することで長期5年保証を可能にした高耐久電源ユニットです。
80PLUS PLATINUM認証取得
80PLUS PLATINUM認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。PLATINUMは、電源の負荷率が20％のとき変換効率が90％以上、負荷率が50％のとき変換効率が92％以上、負荷率が100％のとき変換効率が89％以上の効率を持つ電源のみ取得できます。

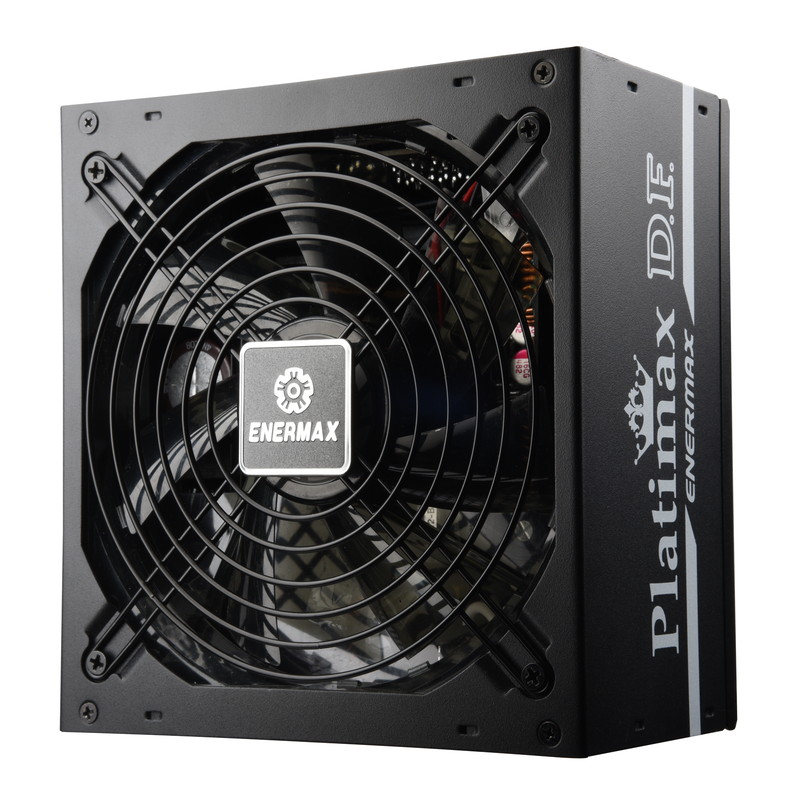

特許を取得した139mm静音ツイスターベアリングファン搭載
特許を取得した139mm静音ツイスターベアリングファン搭載しています。従来のダブルボールベアリングに比べ、摩擦抵抗を抑え、特別な潤滑油を用 いることなく滑らかな回転を可能にします。高耐熱性のPCB基板、回転振動を抑制するマグネティックボールにより、MTBF(平均故障間隔)16万時間の超長寿命を実現します。
ファンの羽に埃を溜まりにくくする特許DFR technologyを採用
特許を取得した独自のDust Free Rotation (DFR) technologyを採用しています。始動直後の約10秒間にブレードを逆回転させ、その後正回転で動作させることにより、ファンの羽の埃を飛ばし溜まりにくくすることで、電源ユニット内部のエアフローを自動的に改善、電源ユニットの長期運用を可能にします。
高品質な日本メーカー製105℃電解コンデンサを採用
過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。
ErP Lot 6 2013サポートで待機電力0.5W以下を実現
ErP Lot 6 2013をサポートします。ErP(Energy-related Products)指令とは環境配慮設計に関する、欧州連合の新しい指令です。一般的な製品に比べ最大21%効率を向上させる先進の+5Vsb回路設計により、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。

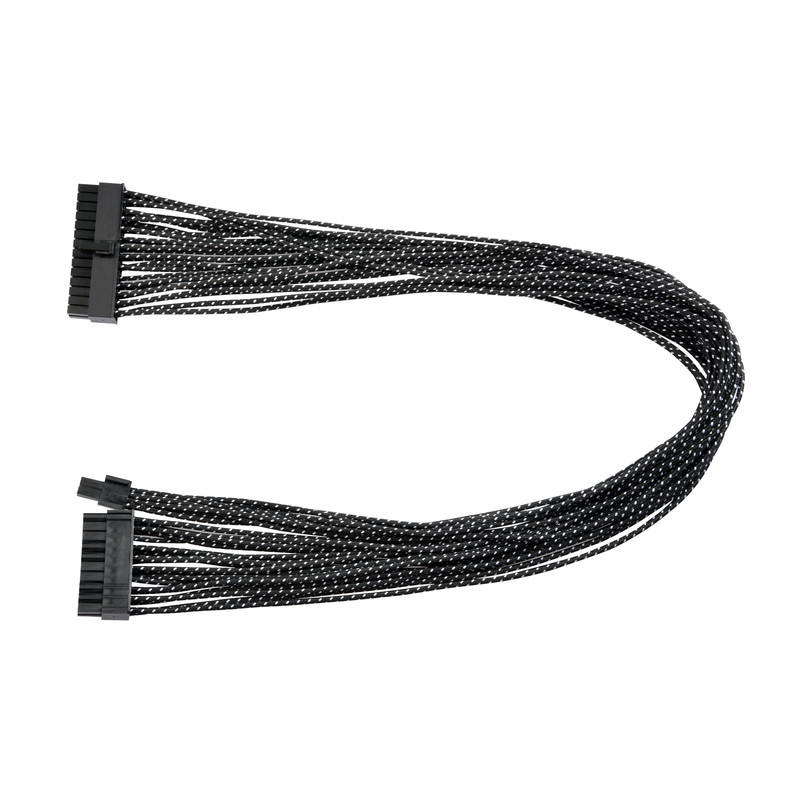

ケース内をドレスアップするフルモジュラースリーブケーブル
ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。ケーブルはスリーブ加工を施すことで、ケース内をドレスアップします。

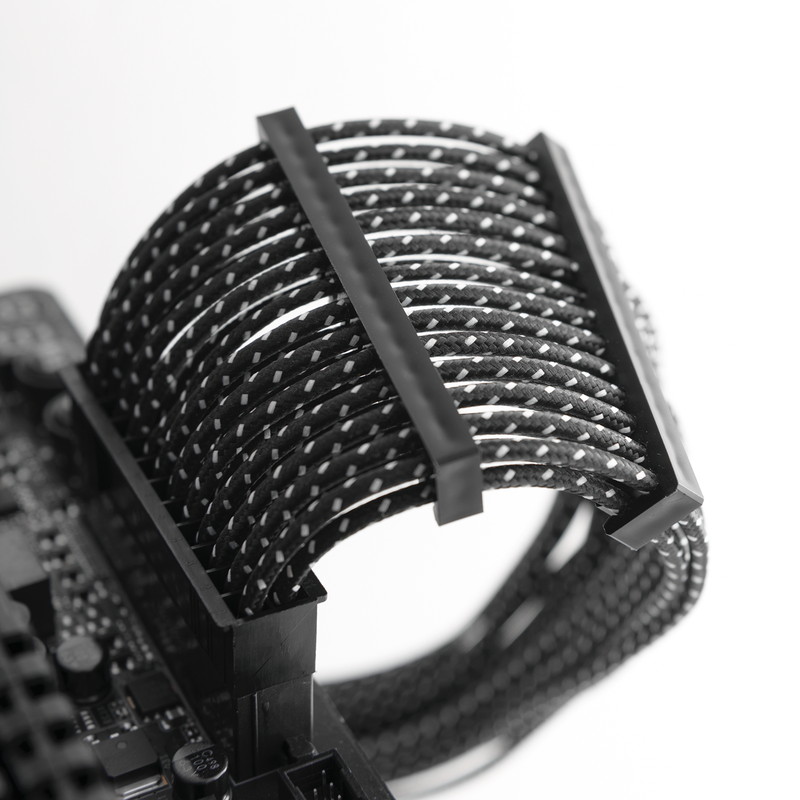

美しいケーブルマネジメントを実現するコードオーガナイザー
スリーブ加工された1本1本のケーブルを整列させる、コードオーガナイザーを付属しています。混線しがちなATX 24ピン電源ケーブルや、PCIe 8ピン電源ケーブルなどを、より美しくケーブルマネジメント可能です。
アクティブPFC＆ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力(100-240VAC)機能により、切り替えスイッチを操作する手間が解消されています。
優れた安全を実現した各種保護回路と安全認証を取得
過電流保護(OCP)、過電圧保護 (OVP)、不足電圧保護回路 (UVP)、短絡保護 (SCP)、過電力保護 (OPP)、サージ・突入電流保護(SIP)による保護回路、安全性認証CE、FCC、BSMI、CCC、C-Tickを取得して優れた安全を実現しています。
安心の長期5年間保証
ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は5年間です。
Platimax D.F. スペック

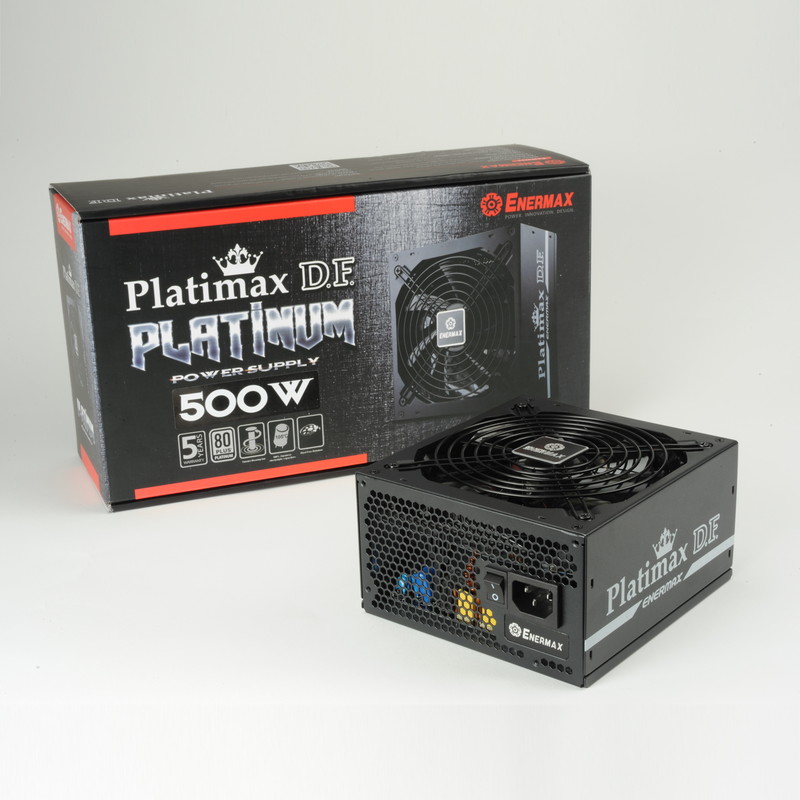

| 型番 | EPF500AWT | EPF600AWT |
|---|---|---|
| JAN | 4713157722294 | 4713157722300 |
| 出力 | 500W | 600W |
| 規格 | ATX12V v2.4準拠 | |
| 搭載ファン | 自動回転数制御対応139mmツイスターベアリングファン | |
| 保護回路 | 過電流保護(OCP)、過電圧保護 (OVP)、不足電圧保護回路 (UVP)、短絡保護 (SCP)、過電力保護 (OPP)、サージ・突入電流保護(SIP) | |
| 安全性許認可 | CE、FCC、BSMI、CCC、C-Tick | |
| MTBF | 100,000時間(全定格負荷70%以下、入力電圧230VAC/50Hz、温度25℃) | |
| 温度範囲 | 動作時 : 0℃~40℃ 保管時 : -40℃~55℃ | |
| 相対湿度範囲 | 動作時 : 20~85% 25℃結露しないこと 保管時 : 10~95% 50℃結露しないこと | |
| PFC | アクティブPFC | |
| 80PLUS | PLATINUM | |
| 保証 | 5年 | |
| 本体サイズ | W150mm×H86mm×D160mm | |
| 本体重量 | 約1.8kg | |
| パッケージサイズ | W360mm×H200mm×D125mm | |
| パッケージ重量 | 約3kg | |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。
Platimax D.F. 出力
| 型番 | EPF500AWT | EPF600AWT | |||
|---|---|---|---|---|---|
| 入力電圧 | 100-240VAC | ||||
| 入力周波数帯 | 47Hz-63Hz | ||||
| 入力電流 | 10A | ||||
| DC出力 | +3.3V | 16A | 103W | 16A | 103W |
| +5V | 15A | 15A | |||
| +12V | 41A | 492W | 50A | 600W | |
| -12V | 0.3A | 3.6W | 0.3A | 3.6W | |
| +5Vsb | 2.5A | 12.5W | 2.5A | 12.5W | |
| 定格出力 | 500W | 600W | |||

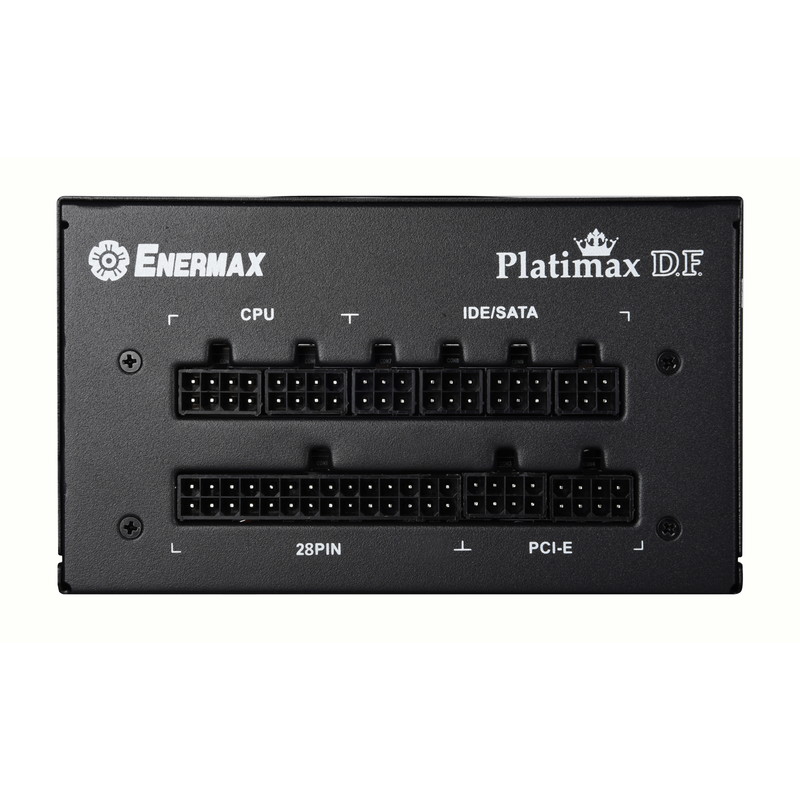

Platimax D.F. 電源コネクタ
| 型番 | EPF500AWT | EPF600AWT |
|---|---|---|
| ATX 24(20+4)ピン電源コネクタ | 1 | |
| EPS/ATX12V 8(4+4)ピン電源コネクタ | 1 | |
| PCIe 8(6+2)ピン電源コネクタ | 4 | |
| SATA電源コネクタ | 8 | |
| ペリフェラル電源コネクタ | 6 | |
| FDD電源コネクタ | 1 | |
Platimax D.F. モジュラーケーブル
| 型番 | EPF500AWT | EPF600AWT |
|---|---|---|
| メイン20+4ピン電源モジュラーケーブル約55cm | 1 | |
| 4+4ピンCPU補助電源モジュラーケーブル約70cm （1本に1つのCPU補助8ピン電源コネクタ） | 1 | |
| 6+2ピンPCI-E電源 モジュラーケーブル約55㎝ (1本に2つの6+2ピンPCI-E電源コネクタ) | 2 | |
| SATA電源 モジュラーケーブル約90㎝ (1本に4つのSATA電源コネクタ) | 2 | |
| ペリフェラル電源モジュラーケーブル約75cm (1本に3つのペリフェラル電源コネクタ) | 2 | |
| ペリフェラル電源→FDD電源変換ケーブル約10cm | 1 | |
