ENERMAX
ERX530AWT【終息】
- 80PLUS GOLD認証取得 530W電源ユニット
- 1系統12V 43Aのシングルレーン出力
- 特許を取得した139mm静音ツイスターベアリングファン搭載
- シャットダウン後も冷却を続けるヒートガード機能
- 柔らかく取り回しが簡単なフラットモジュラーケーブル
- Intel 第4世代Core processor「Haswell」をサポート
- ErP Lot 6 2013サポートで待機電力0.5W以下を実現

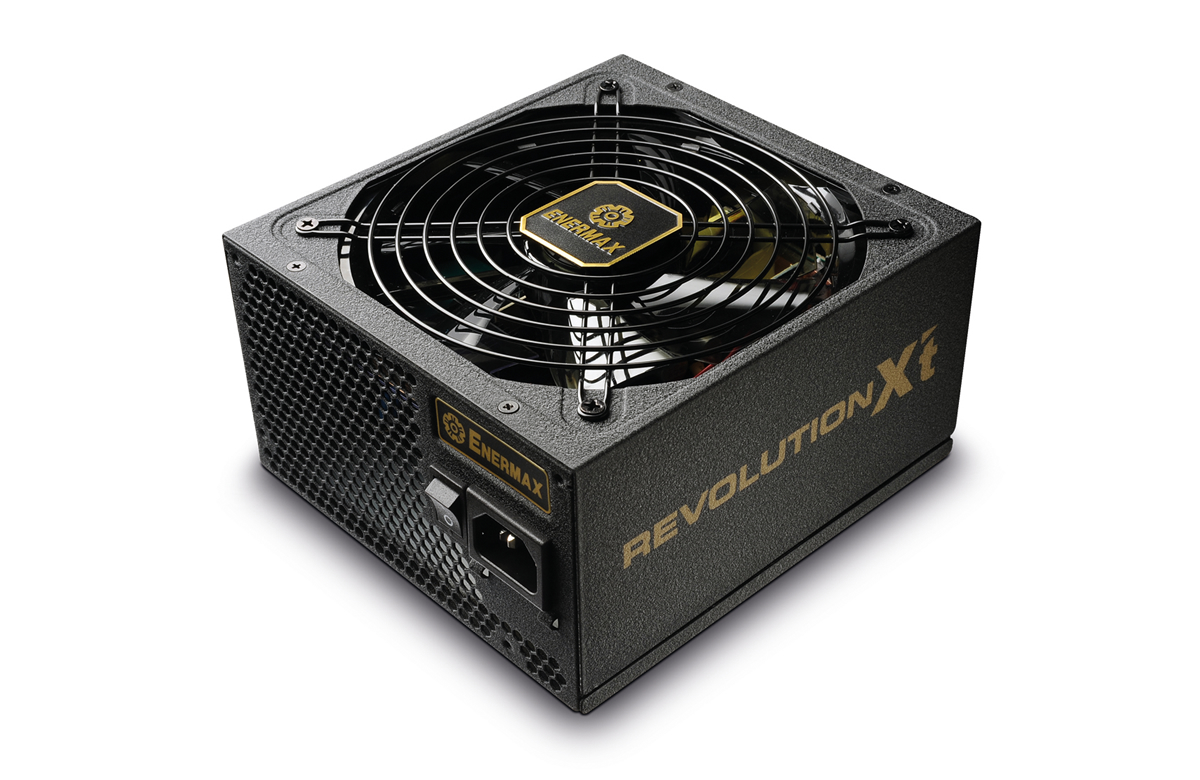

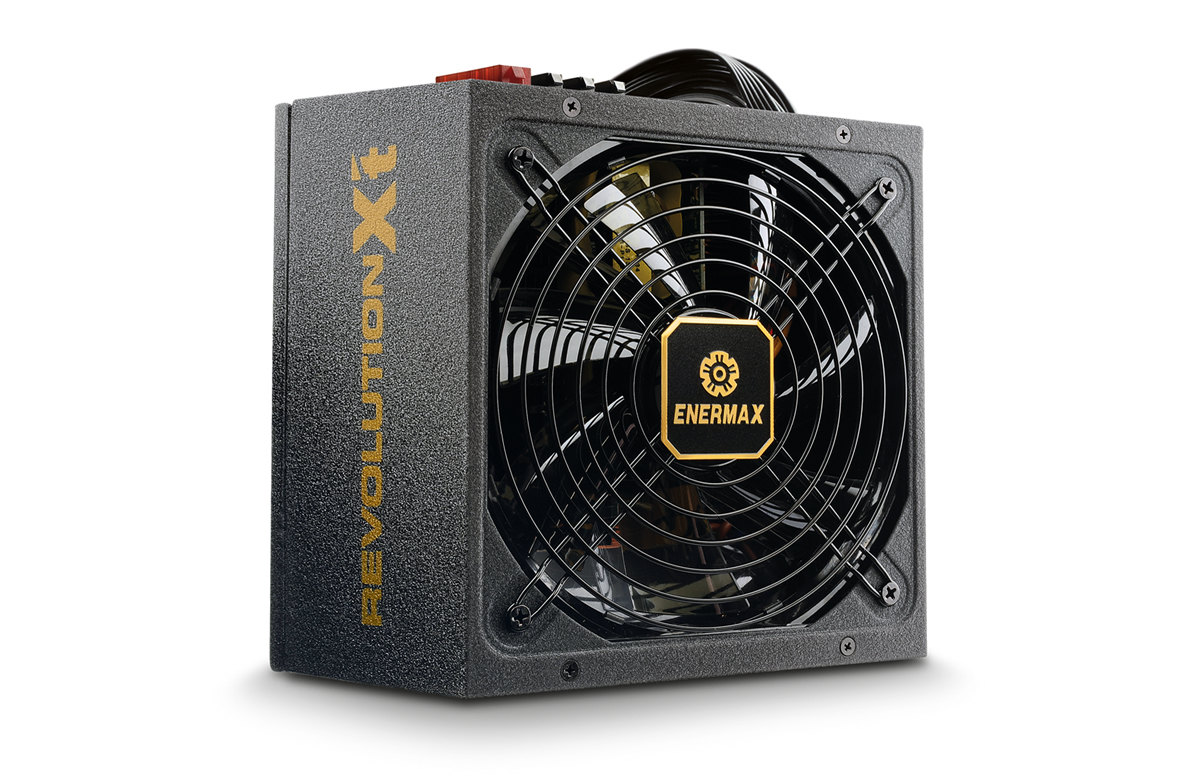

- ENERMAX Revolution-X’t ERX530AWT
ERX530AWT 製品特徴
80PLUS GOLD認証取得 1系統 530W電源ユニット
ERX530AWTは、80PLUS GOLD認証を取得した電源ユニットです。容量530W、1系統12V 43Aのシングルレーンシステムを採用しています。Intel 第4世代Core processor「Haswell」をサポート、優れた変換効率を実現するDC-DCコンバータ搭載、ErP Lot 6 2013サポートして待機電力0.5W以下を実現しています。特許を取得した139mm静音ツイスターベアリングファン、シャットダウン後も冷却を続けるヒートガード機能により圧倒的な冷却性能と抜群の静音性を発揮します。
80PLUS GOLD認証取得
80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20％のとき変換効率が 87％以上、負荷率が50％のとき変換効率が90％以上、負荷率が100％のとき変換効率が87％以上の効率を持つ電源のみ取得できます。
優れた変換効率を実現するDC-DCコンバータ
優れた変換効率を実現するDC-DCコンバータを採用しています。高効率で低発熱な回路は優れた変換効率を発揮、高負荷時においても安定した出力を実現します。
ErP Lot 6 2013サポートで待機電力0.5W以下を実現
ErP Lot 6 2013をサポートします。ErP（ Energy-related Products ）指令とは環境配慮設計に関する、欧州連合の新しい指令です。新たにパワーマネジメント機能を追加、電力を必要としないスタンバイモード時は待機電力が0.5W以下に自動調整され優れた省電力を実現します。

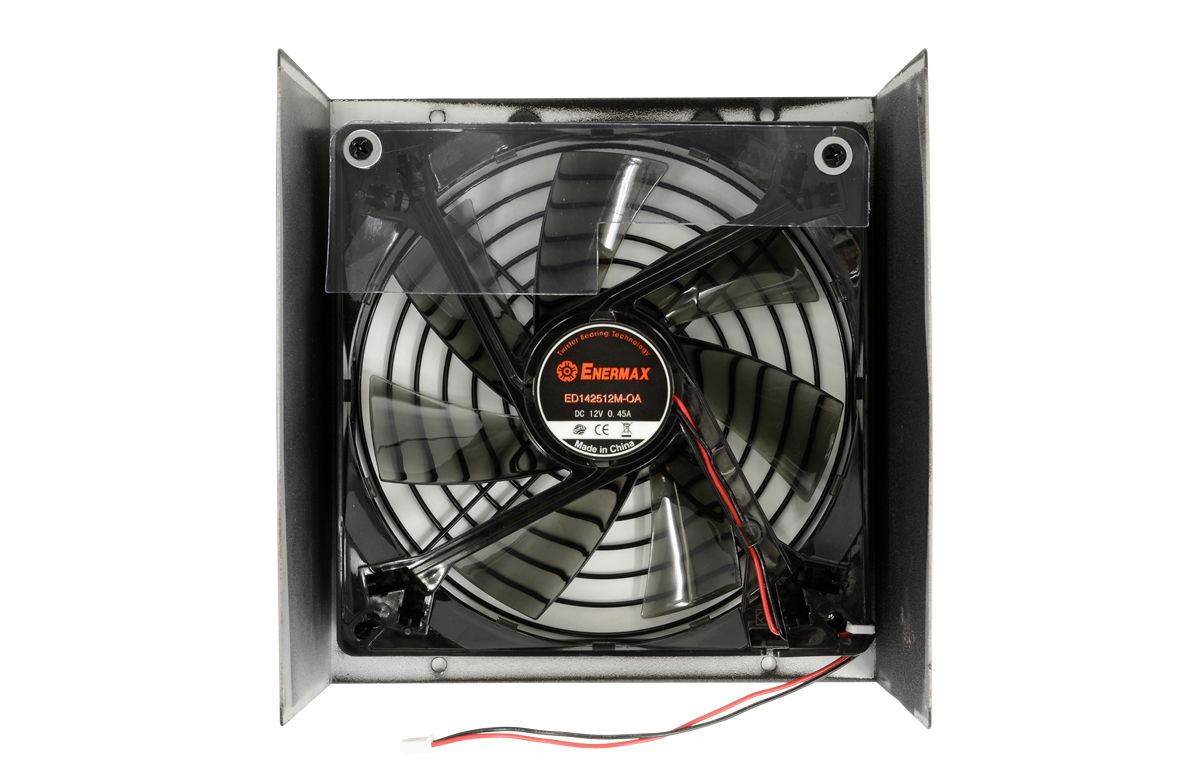

特許を取得した139mm静音ツイスターベアリングファン搭載
特許を取得した139mm静音ツイスターベアリングファン搭載しています。従来のダブルボールベアリングに比べ、摩擦抵抗を抑え、特別な潤滑油を用いることなく滑らかな回転を可能にします。高耐熱性のPCB基板、回転振動を抑制するマグネティックボールにより、MTBF(平均故障間隔)10万時間の超長寿命を実現します。
フラットモジュラーケーブルを採用
フラットタイプのモジュラーケーブルを採用しています。スリーブ加工のされた従来のケーブルに比べ柔らかく、ケース内の限られたスペースにも簡単に取回すことが可能です。
ケーブルは一部取り外し可能なセミモジュラー式
ケーブルは一部取り外し可能なセミモジュラー式を採用しています。必ず使用する直付ケーブルに加え、システム構成に応じて電源ケーブルを選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。
マルチグラフィックスに対応する強力な+12V出力
530Ｗの大容量に加え、43Aという強力な+12V出力を備えています。ハイエンドな構成へも安定かつ強力な電力を供給できます。最大で2個のPCI-E電源、4個のペリフェラル電源、8個のSATA電源を利用できます。

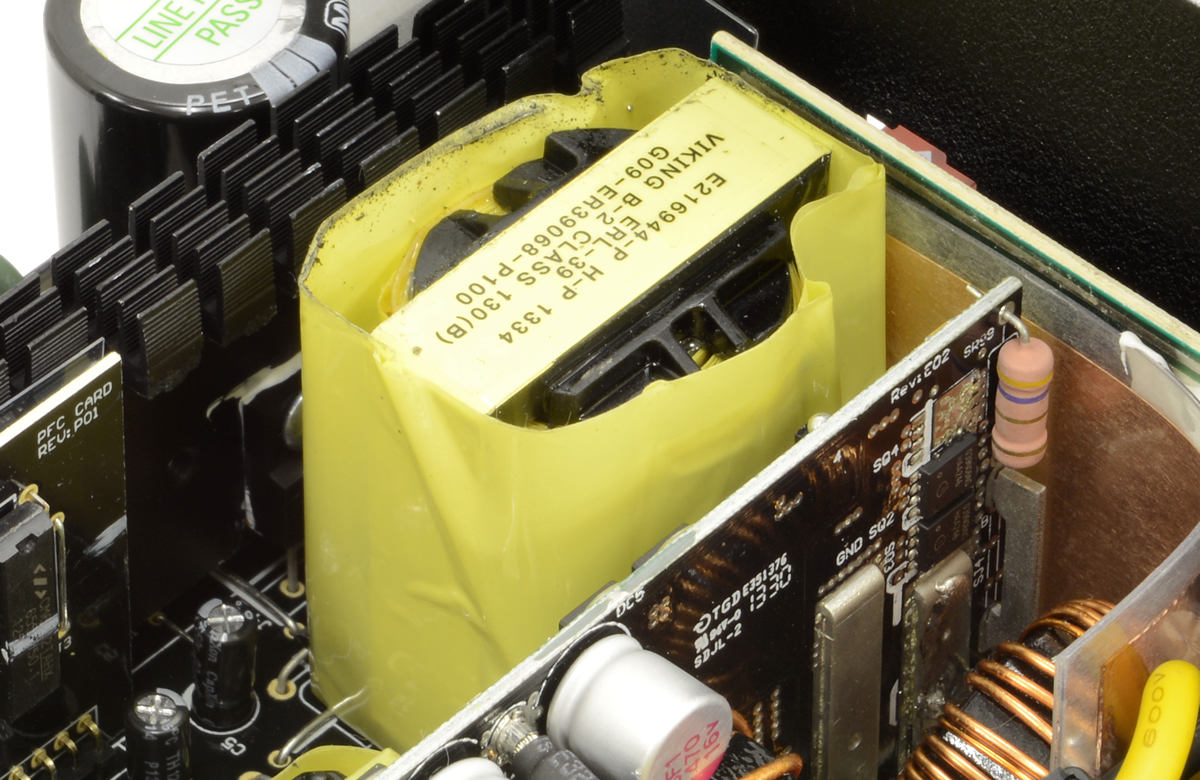

高出力を支える大容量メイントランス
各電源容量の出力をサポートする大容量のメイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。

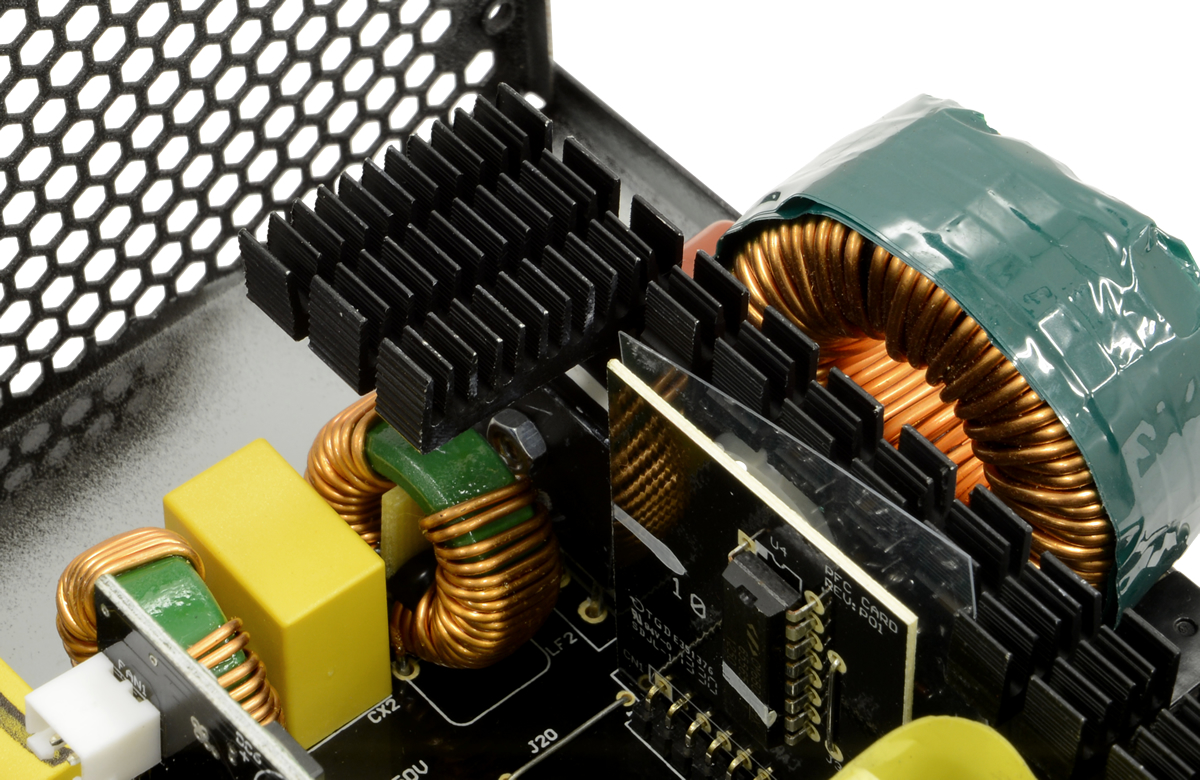

優れた冷却性能を誇るアルミ製の大型ヒートシンク
アルミニウム製のヒートシンクを搭載しています。ヒートシンクは最も効果的に冷却が行えるように配置されており、電源ユニット内部に効率のよいエアフローを構築します。

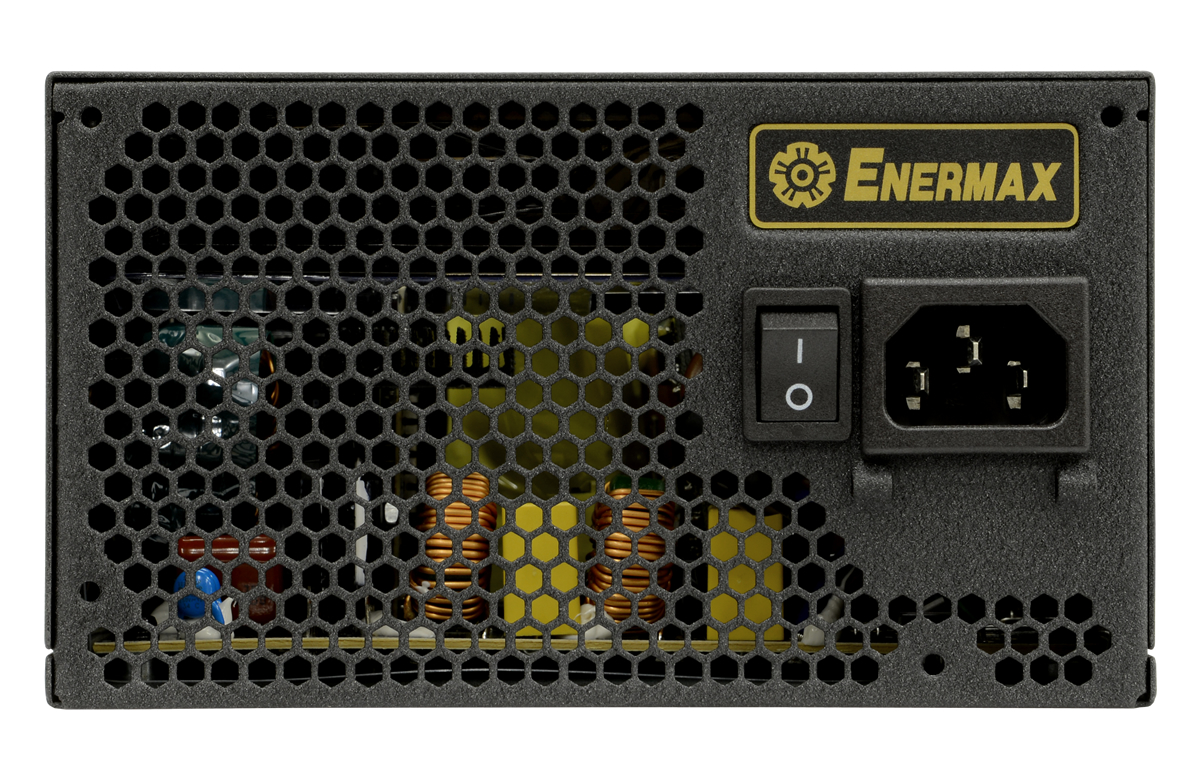

アクティブPFC搭載、ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。ユニバーサル入力は、電圧100-240V間でコンセントからの交流（AC)入力に対して、自動で切り替えを行います。
高レベルの安全を実現した各種保護回路
DC過電圧保護(OVP)、過負荷保護(OPP)、過温度保護(OTP)、雷防止保護(SIP)、ショート回路保護(SCP)による保護機能と、GOST、CB、CCC、C-Tick、FCC、CE、BSMIなどの安全認証規格/EMCにより高レベルの安全性を確保しています。
安心の5年保証
ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は製品購入から5年間です。
ERX530AWT スペック
| 出力 | 530W | |
|---|---|---|
| 搭載ファン | 139mmツイスターベアリングファン（ファン速度自動コントロール機能） | |
| 保護回路 | DC過電圧保護(OVP)、過負荷保護(OPP)、過温度保護(OTP)、 雷防止保護(SIP)、ショート回路保護(SCP) | |
| 安全認証規格/EMC | GOST、CB、CCC、C-Tick、FCC、CE、BSMI | |
| 温度範囲 | 動作時 : 0℃～40℃ 保管時 : -20℃～70℃ | |
| 相対湿度範囲 | 動作時 : 25℃、湿度20%～90% 結露しないこと 保管時 : 50℃、湿度5%～95% 結露しないこと | |
| 製品サイズ | W150mm×D160mm×H86m | |
| 重量 | 約1.7kg | |
| MTBF | 100,000時間（負荷：70％ 、入力電圧：230VAC/50Hz 、温度：25℃時） | |
| PFC | アクティブPFC | |
| 80PLUS | GOLD | |
| 保証 | 5年間 | |
| 付属品 | 1×取扱説明書 1×ケーブルポーチ 2×マジックバンド 1×コードガード 1×取り付け用ネジセット 1×ACコード ※付属品は予告なく変更される可能性があります。 |
|
| パッケージサイズ | W290mm×D130mm×H210m | |
| パッケージ重量 | 約2.5kg | |

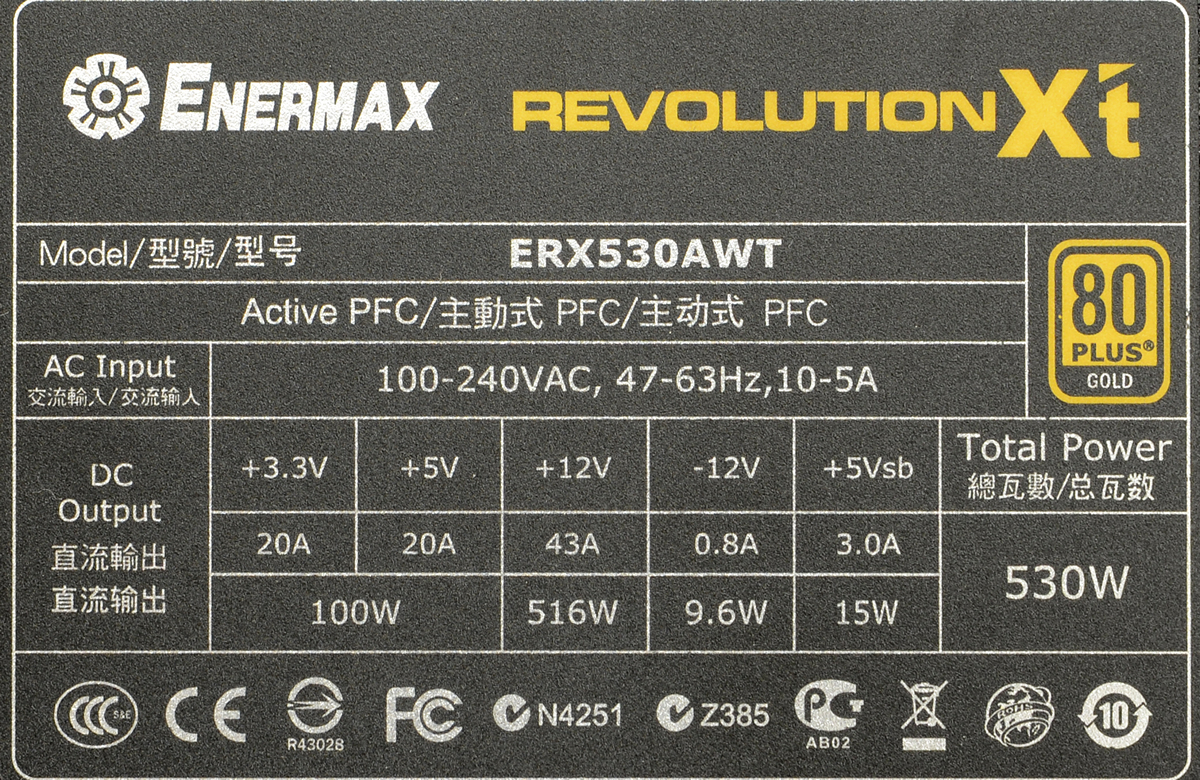

ERX530AWT 出力
| 入力電圧 | 100-240VAC | |||
|---|---|---|---|---|
| 入力周波数帯 | 47Hz-63Hz | |||
| 入力電流 | 10-5A | |||
| DC出力 | DC出力 | 定格出力 | ||
| +3.3V | 20A | 100W | 530W | |
| +5V | 20A | |||
| +12V | 43A | 516W | ||
| -12V | 0.8A | 9.6W | ||
| +5Vsb | 3A | 15W | ||
ERX530AWT 電源コネクタ数
| コネクタ種類 | 直結コネクタ数 | プラグインコネクタ数 |
|---|---|---|
| メイン20+4ピン電源コネクタ | 1 | – |
| CPU補助4+4ピン電源コネクタ | 1 | – |
| 6+2ピンPCI-E電源コネクタ | 2 | – |
| SATA電源コネクタ | – | 8 |
| ペリフェラル電源コネクタ | – | 4 |
| FDD電源コネクタ | – | 1 |
ERX530AWT モジュラーケーブル数
| 出力ソケット数 | 4 |
|---|---|
| SATA電源モジュラーケーブル約90cm （1本にSATA電源コネクタ×4） | 2 |
| ペリフェラル電源+FDD電源モジュラーケーブル約110cm （1本にペリフェラル電源コネクタ×4とFDD電源コネクタ×1） | 1 |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。
