EMR1800EXT 製品特徴

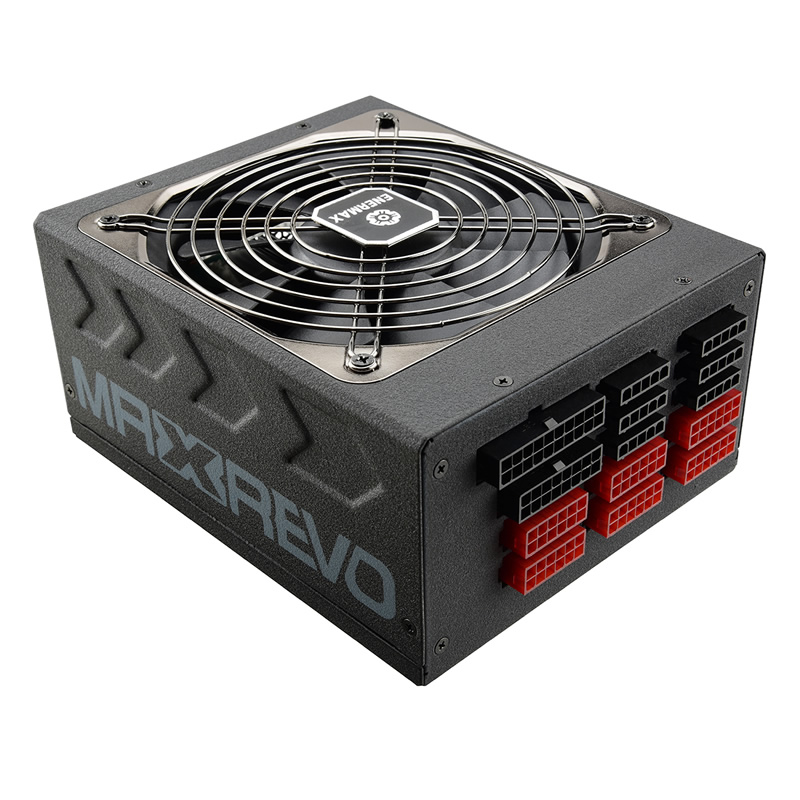

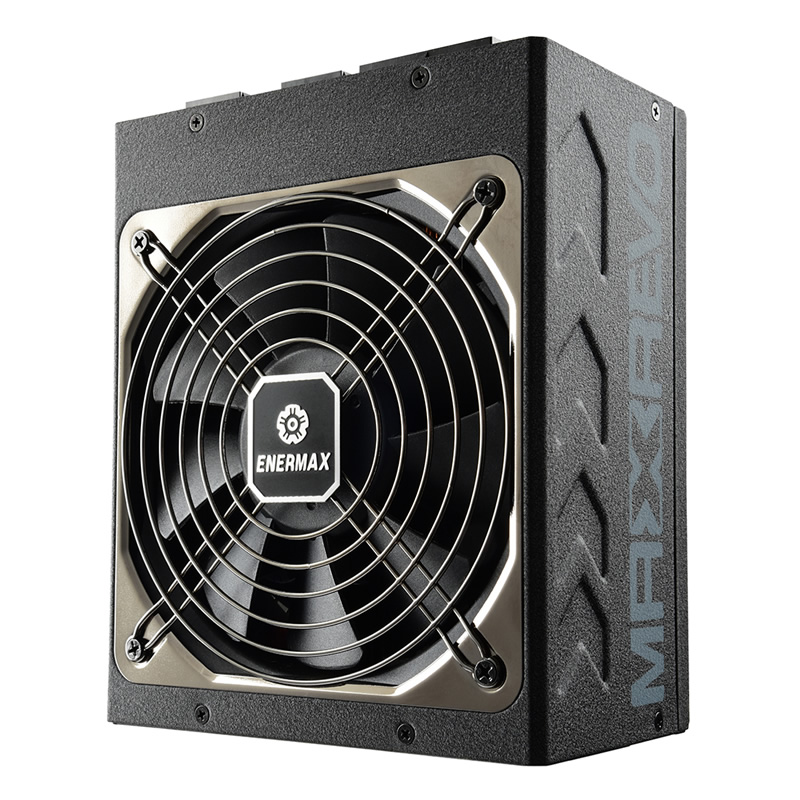

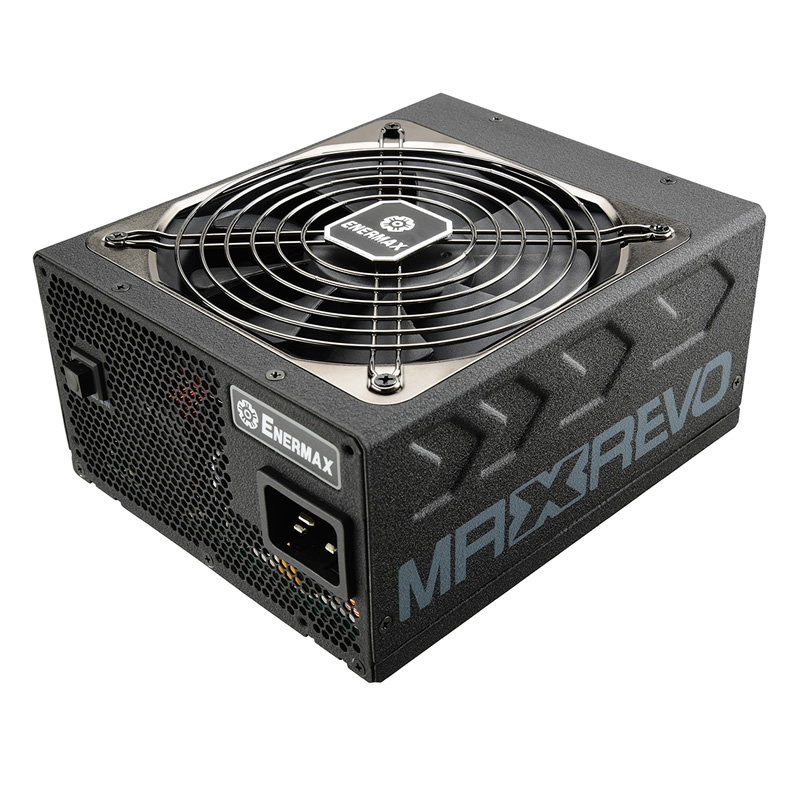

最大定格1800WのDC出力、最高峰の電源ユニット EMR1800EXT
EMR1800EXTは、MAXREVOシリーズ電源EMR1800EXTは、AC入力電圧220-240Vの環境下で1800W、115-240VACの環境下で1600W、100V環境下で1500Wの大容量を実現した最高峰の電源ユニットです。最高出力1800Wを実現した高品質設計の電源ユニットは、AC 100Vの環境で1500W近い高負荷での連続稼働でご使用される場合において、より安定性と安全性を高めています。100V環境下でご使用いただく場合は、1500Wが上限となります。1500W以上を出力するためには、115V以上の電力供給能力のあるコンセントが必要です。付属のACケーブルは最大240Vまでの環境で使用することが出来ます。

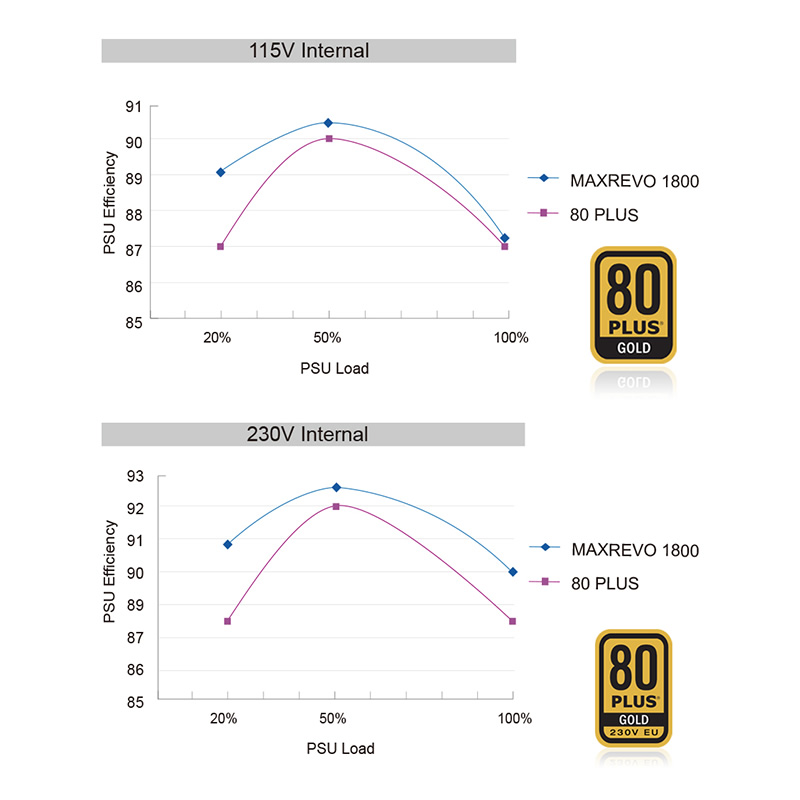

80 PLUS® GOLD, 80PLUS® GOLD 230V EUの2種類の認証を取得した高効率設計
MAXREVOシリーズ電源EMR1800EXTは、80 PLUS® Goldと80 PLUS® GOLD 230V EUの2種類の認証を取得しています。80PLUS® Gold認証は、@115VACで電源の負荷率が20%のとき変換効率が87%以上、負荷率が50%のとき変換効率が90%以上、負荷率が100%のとき変換効率が87%以上の効率を持つ電源のみ取得できます。80 PLUS® GOLD 230V EU認証は、@230Vで電源の負荷率が20%のとき変換効率が90%以上、負荷率が50%のとき変換効率が92%以上、負荷率が100%のとき変換効率が89%以上の効率を持つ電源のみ取得できます。

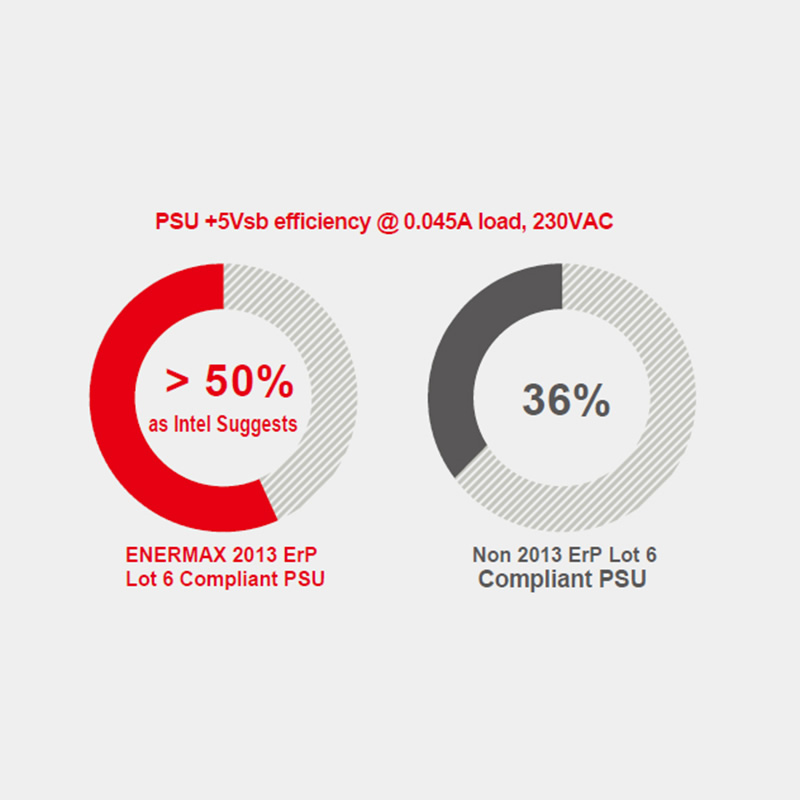

ErP Lot6 2013対応
ErP Lot6 2013のシステムをサポートします。スタンバイモード時の待機電力が0.5W未満を実現した高効率の+5VSB回路設計を採用しています。ErP指令とは、省エネの促進を目的に環境に配慮した設計を義務付けたEUの規制「エネルギー関連製品(Energy related Products: ErP)のエコデザインに関する枠組み指令(エコデザイン指令)」です。
※マザーボードが対応している必要があります。
※BIOSの設定が必要となります。
![](https://www.links.co.jp/wp-content/uploads/2019/02/Active-PFC_mark_h-180x180.jpg)
World ready ! アクティブPFC回路搭載
Active PFC回路(力率改善回路)は、入力電圧の波形を調整することにより、力率最大99%の安定したクリーンな電力を実現します。ユニバーサル入力は、電圧100V – 240V間のコンセントからの交流(AC)入力に対して自動で切り替えを行います。

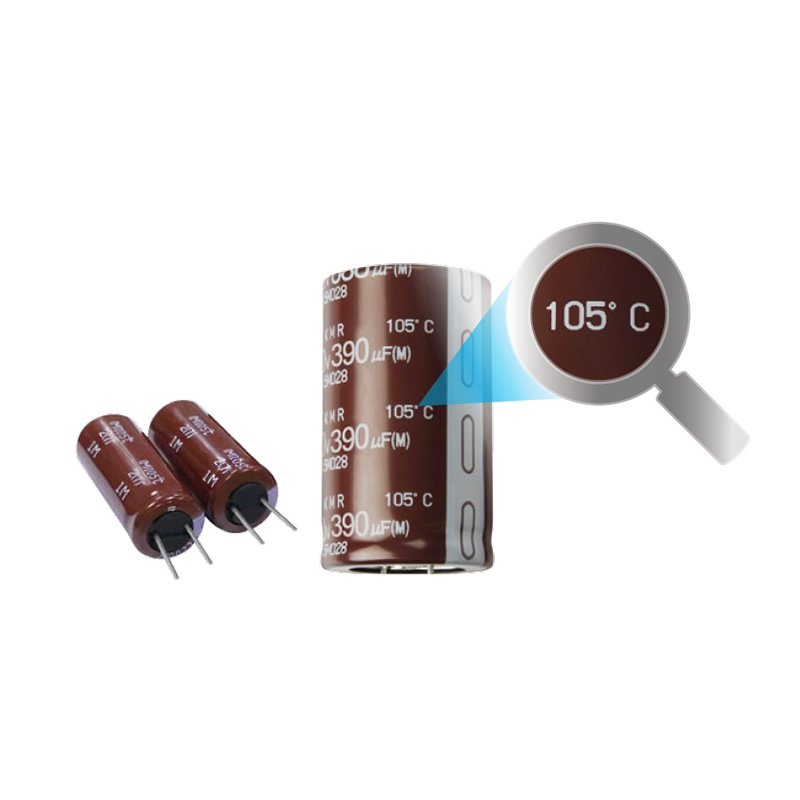

日本メーカー製105℃液体電解コンデンサーを100%採用
一次側、二次側に過酷な環境下でも安定した電圧を実現する日本メーカー製105℃液体電解コンデンサーを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。
+12V 6系統採用
安全性が高く、安定した電力供給が行なえる+12V 6系統を採用しています。220-240VAC環境下で+12V6系統 コンバイン 150A/1800W, 115-240VAC環境下で+12V6系統 コンバイン 133A/1600W, 100V環境下で+12V6系統 コンバイン 125A/1500Wの高出力で、最新のハイエンドのCPUやグラフィックボード(SLI及びCrossFire)に安定した電力を供給します。
*電源の最高出力性能を発揮する為に+12V 6系統をすべてご使用ください。

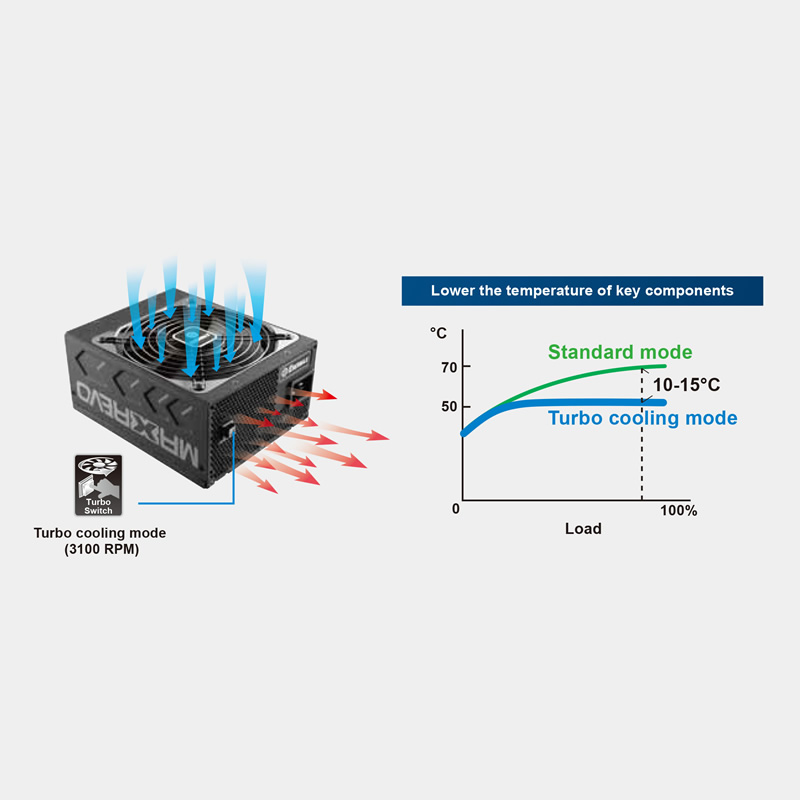

ターボスイッチデザイン(特許)
スーパーコンピュータにとって、一定の負荷の下でコンポーネントを冷却することは最も重要な問題の1つです。ターボクーリングモードを起動させることにより、内蔵冷却ファンは最大3100 rpmの回転速度で動作します。抜群の吸気能力で重要なコンポーネントの冷却が通常の動作と比較して10〜15°C向上します。また、定期的に起動させることで、より強い空気の流れが電源内部に溜まりかけた埃を外部に強制排出します。ターボクーリングモード稼働時、電源ユニットは周囲温度55℃で1800Wの電力供給が可能です。
*PCケースの電源の取付位置が下置きの場合、冷却ファンが上部になるように設置することが前提です。

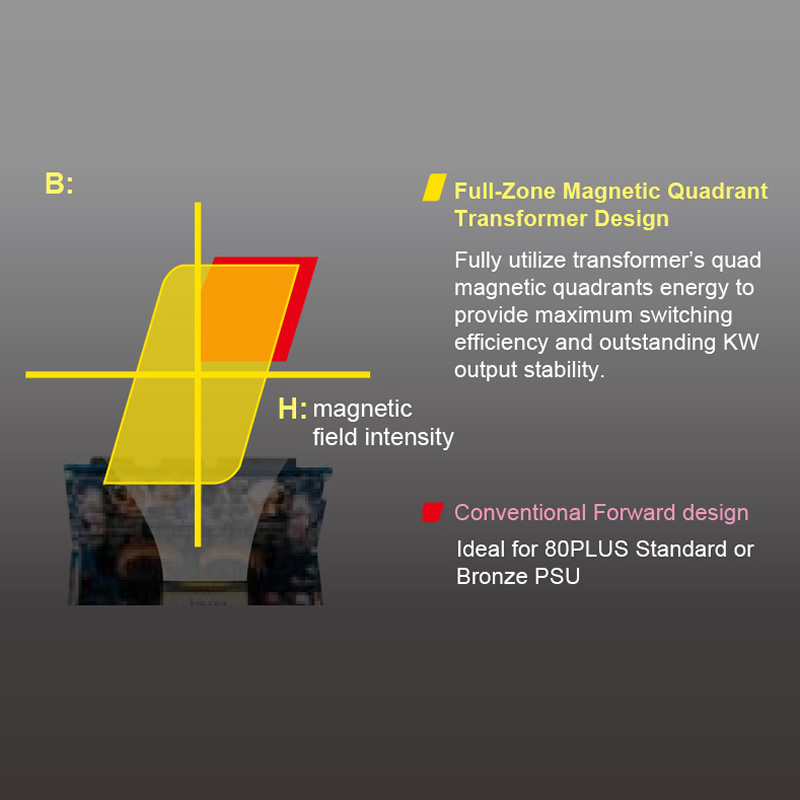

高磁気密度のトランスと独自のFMQ(Full-Zone Magnetic Quadrant)設計
高出力を支える高磁気密度のトランスを採用しています。許容量の大きい革新的なトランス設計は、切換稼働率を向上させることで変圧ロスを最小限に抑え、安定した12V出力を生成することで強力な性能を発揮します。また、従来の設計と比較してスペースを50%削減するほか、放熱性にも優れています。トランス(変圧器)の磁気象限エネルギーを最大限に活用することで、最大のスイッチング効率と卓越したKWの出力安定性を実現しました。

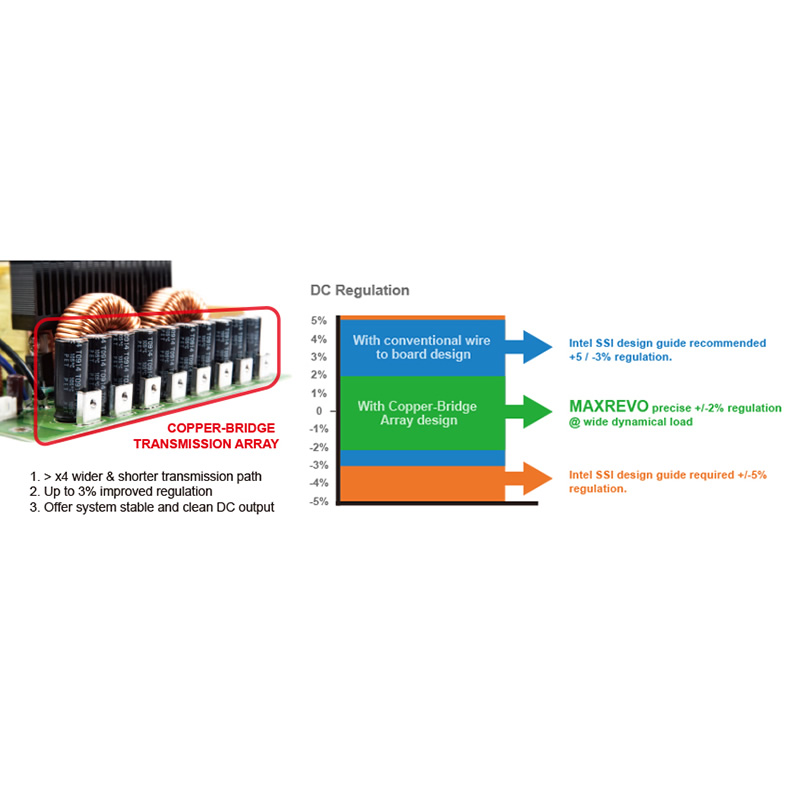

Copper-bridge array設計
Copper-bridge array設計を採用しています。生成された電圧を各出力コネクタへ配電する際に発生する波形の乱れを極限まで抑え、ノイズが少なくクリーンで安定した出力を供給します。
フルモジュラーデザイン
ケーブルは、すべて取り外し可能のフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみを選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアーフローを構築することができます。
SafeGuard(高レベルの安全を実現した各種保護回路)
高レベルの安全を実現するSafeGuardシステムを搭載しています。OCP(過電流保護), OVP(過電圧保護), UVP(低電圧保護), OTP(過温度保護), OPP(過負荷保護), SCP(ショート回路保護), SIP(雷&突入電流保護)などの保護機能を搭載しています。
![](https://www.links.co.jp/wp-content/uploads/2019/02/warranty-180x180.jpg)
安心の10年間保証
ENERMAXは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は10年間です。
*同梱の送風機は保証対象外です。
EMR1800EXT スペック
型番 | EMR1800EXT | |
---|---|---|
JAN | 4713157723734 | |
80PLUS | GOLD | |
出力 | 1800W | |
搭載ファン | 135mm Two-ballベアリングファン | |
保護回路 | OCP(過電流保護)、OVP(過電圧保護)、UVP(低電圧保護)、 SCP(ショート回路保護)、OPP(過負荷保護)、OTP(過温度保護)、SIP(突入電流保護) |
|
安全性許認可 | CE , FCC , TUV , EAC , CB , UL | |
MTBF | > 100,000 hours at 70% of full rated load, 230VAC/ 50Hz input, 25℃ ambient (MIL-HDBK-217F standard) |
|
PFC | アクティブPFC | |
温度 | 動作温度範囲 : 0 ~ 50℃ 保管温度範囲 : -40℃ to +70℃ |
|
湿度 | 動作時 : 相対湿度85%まで @25℃ 結露しないこと 保管時 : 相対湿度95% @50℃ 結露しないこと |
|
保証 | 10年 *同梱の送風機は保証対象外 | |
本体サイズ | 150(W) x 86(H) x 180(D) mm | |
本体重量 | 約2.3kg | |
パッケージサイズ | 380(W) x 370(H) x 115(D) mm | |
パッケージ重量 | 約5.8kg |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。
EMR1800EXT 出力
入力電圧(AC) | 115 – 240VAC | 220 – 240VAC | |||
---|---|---|---|---|---|
入力電流(AC) | 16A-8A | 9A-8A | |||
入力周波数帯 | 50 – 60Hz | ||||
DC出力 | +3.3V | 25A | 140W | 25A | 140W |
+5V | 25A | 25A | |||
+12V1 | 20A | 1596W (133A) |
20A | 1800W (150A) |
|
+12V2 | 35A | 35A | |||
+12V3 | 35A | 35A | |||
+12V4 | 35A | 35A | |||
+12V5 | 35A | 35A | |||
+12V6 | 35A | 35A | |||
-12V | 0.5A | 6W | 0.5A | 6W | |
+5Vsb | 4A | 20W | 4A | 20W | |
トータルパワー | 1600W | 1800W | |||
ピークパワー | 1700W (ピークパワーは最大60秒間) | 1900W (ピークパワーは最大60秒間) |

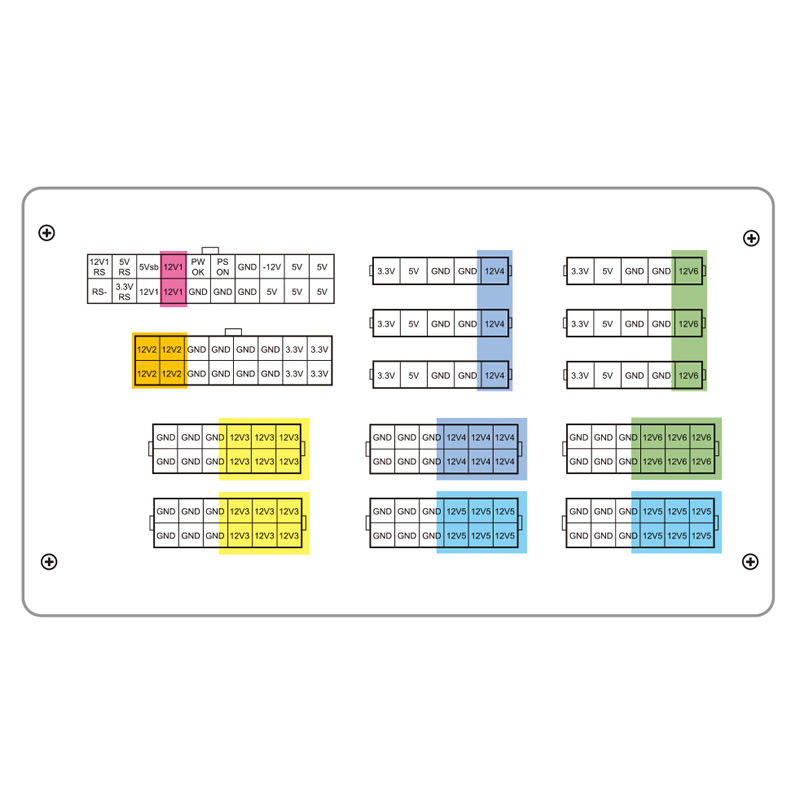

EMR1800EXT コネクタ/ケーブル数
種類 | コネクタ数 | ケーブル数 | コネクタ総数 |
---|---|---|---|
24P & 8P MB/CPU Cable | 1 | 1 | 1 |
6+2P(8P) PCI-E Cable | 2 | 6 | 12 |
8P & 4P 12V CPU/RAM Cable | 1×8P 1×4P |
1 | 1×8P 1×4P |
SATA Cable | 4 | 3 | 12 |
4P Molex + FDD Cable | 4×Molex 1×FDD |
2 | 8×Molex 2×FDD |
SATA + 4P Molex Cable | 2×SATA 2×Molex |
1 | 2×SATA 2×Molex |
