CORSAIR
AX760【終息】
- 80PLUS PLATINUM認証取得 760Wハイエンド電源ユニット
- 高品質日本メーカー製105℃電解コンデンサ採用
- 自動回転数制御に対応した120mmダブルボールベアリングファン
- ハイブリッド・サイレントファンコントロール機能搭載
- 50°Cの過酷な環境下にも耐えるサーバグレードの品質設計
- 各種保護回路と安心の長期7年保証付帯

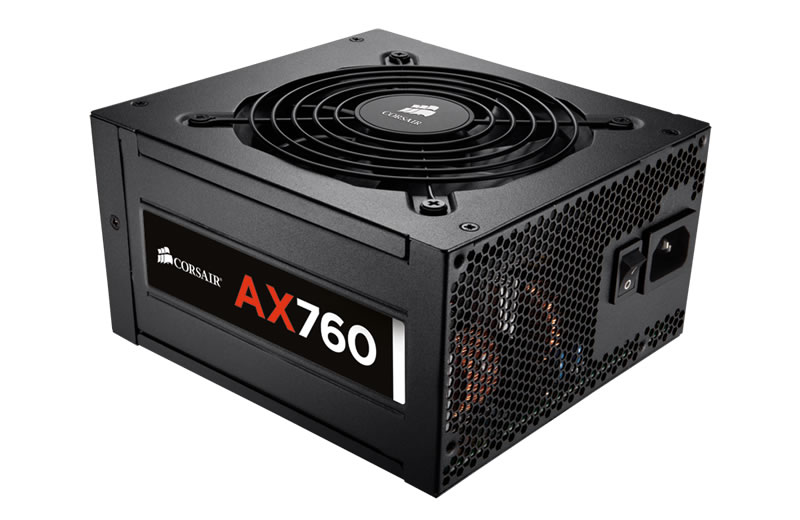

- CORSAIR AX SERIES AX760
AX760 製品特徴
PLATINUM認証取得、サーバグレードの品質設計を採用した760W電源
AX760は、ATX12V Ver.2.31準拠、80PLUS PLATINUM認証を取得した電源ユニットです。容量760W、63Aの高出力を発揮します。高品質日本メーカー製105℃電解コンデンサ、自動回転数制御に対応した120mmダブルボールベアリングファンを採用しています。ゼロノイズを実現するハイブリッド・サイレントファンコントロール機能と、ファンコントロールスイッチを搭載しています。過酷な環境下にも耐えるサーバグレードの品質設計と各種保護回路を採用、圧倒的な高出力と安全性を確保したハイエンド電源ユニットです。
80PLUS PLATINUM認証取得
80PLUS PLATINUM認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。PLATINUMは、電源の負荷率が20％のとき変換効率が90％以上、負荷率が50％のとき変換効率が92％以上、負荷率が100％のとき変換効率が89％以上の効率を持つ電源のみ取得できます。
マルチグラフィックスに対応する強力な+12V出力
760Ｗの大容量に加え、63Aという強力な+12V出力を備えています。ハイエンドな構成へも安定かつ強力な電力を供給できます。最大で6個のPCI-E電源、8個のペリフェラル電源、12個のSATA電源を利用できます。

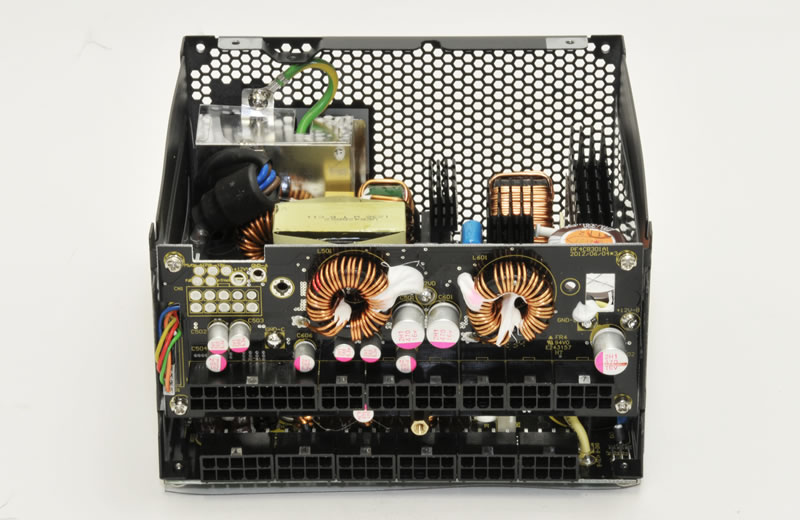

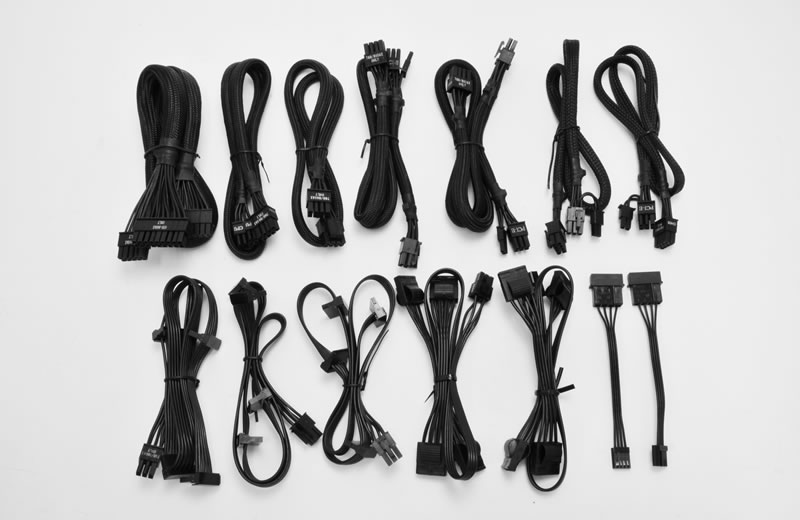

ケーブルは全て取り外し可能なフルモジュラー式を採用
ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。

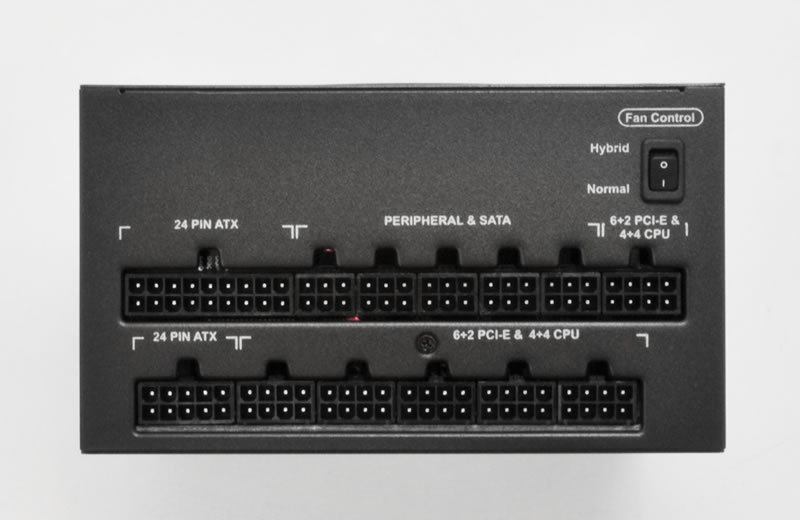

各種電源コネクタを搭載
メイン20+4ピン電源コネクタ、CPU補助4+4ピン電源コネクタ、6+2ピンPCI-E電源コネクタ、SATA電源コネクタ、ペリフェラル電源コネクタ、FDD電源コネクタを利用できます。最新のシステム環境でも安心して使えます。

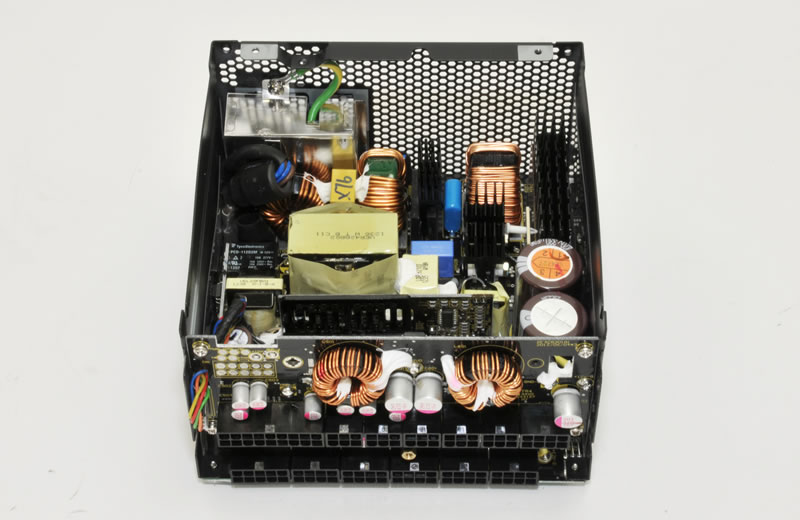

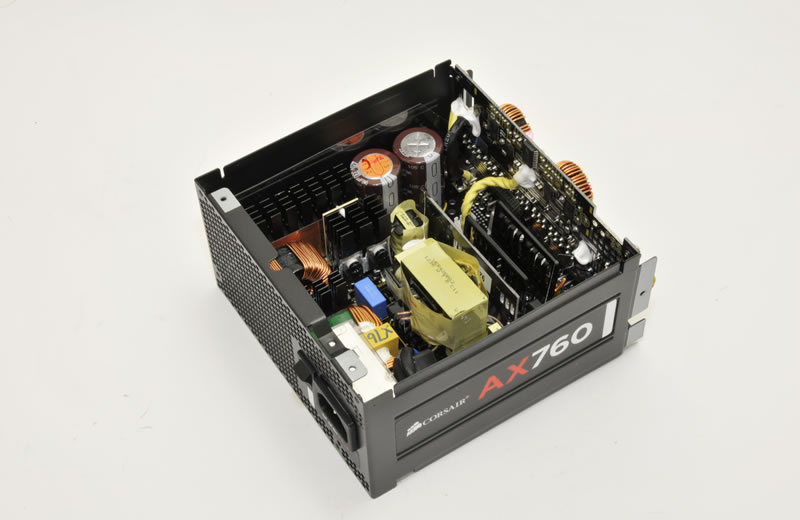

高出力を支える大容量メイントランス
各電源容量の出力をサポートする大容量メイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。

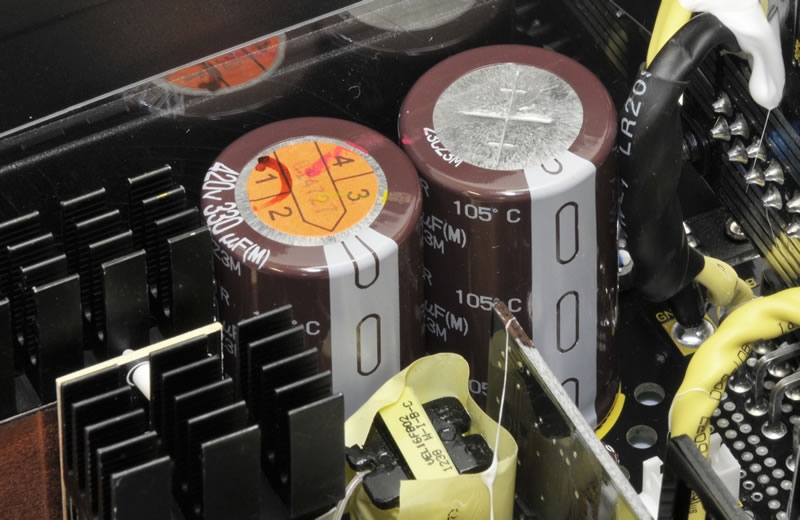

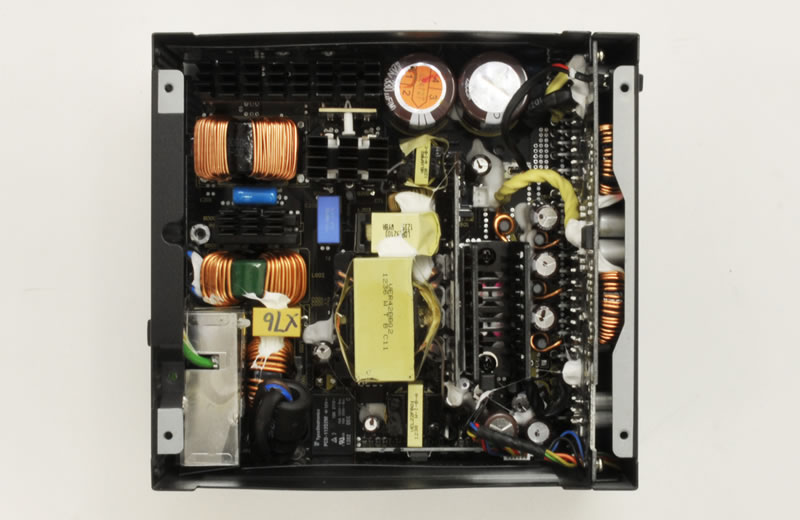

信頼の日本メーカー製105℃電解コンデンサ搭載
過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを一次側に採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。

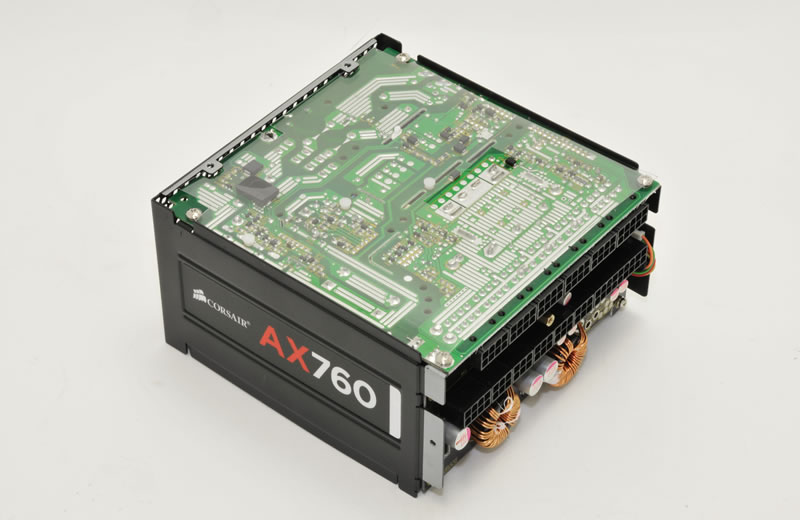

過酷な環境下にも耐えるサーバグレードの品質設計
50°Cの過酷な環境下にも耐える、サーバグレードの品質設計を採用しています。クラス最高効率の変換システム、発熱の抑えられた回路によって過酷な環境下においても出力低下せず安定した性能を発揮します。

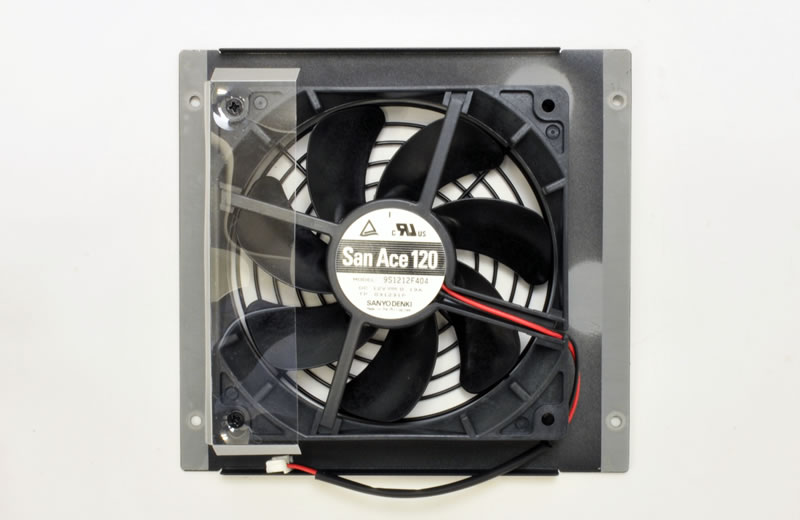

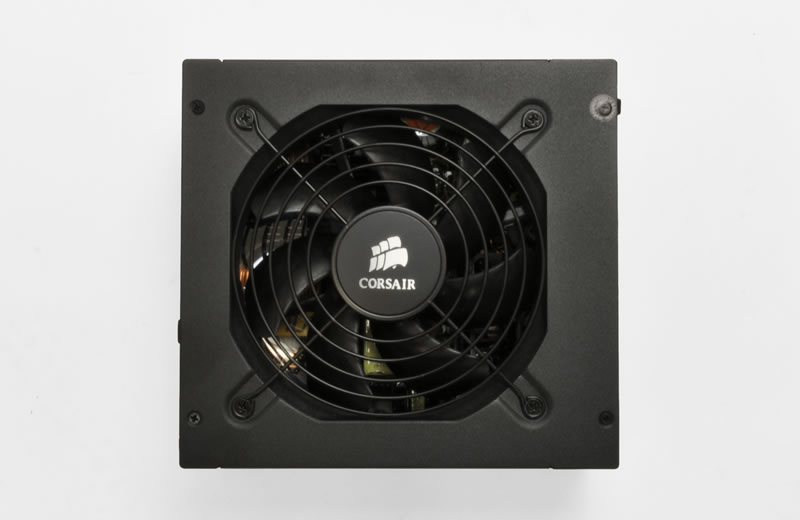

自動回転数制御対応の120mmダブルボールベアリングファン
自動回転数制御に対応した120mmダブルボールベアリングファンを搭載しています。静音性と耐久性に優れ、抜群の低ノイズで最適なエアフローを供給します。

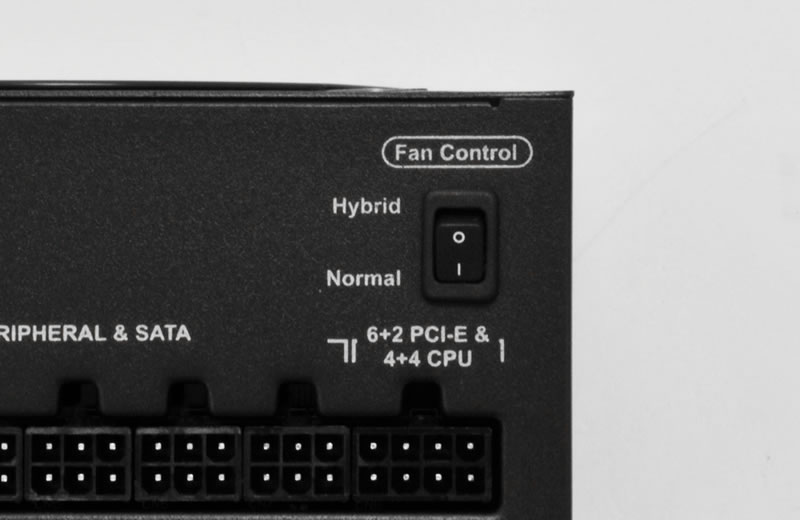

ハイブリッド・サイレントファンコントロール機能搭載
負荷レベルに合わせてファン回転数を調整する、ハイブリッド・サイレントファンコントロール機能とファンコントロールスイッチを搭載しています。ハイブリッド設定時はFanlessモードによりファンが停止し無音(0dB)の状態になり、負荷に応じてファン回転数を動的に制御します。また、ノーマル設定時は強制的にファンを回転させることも可能です。

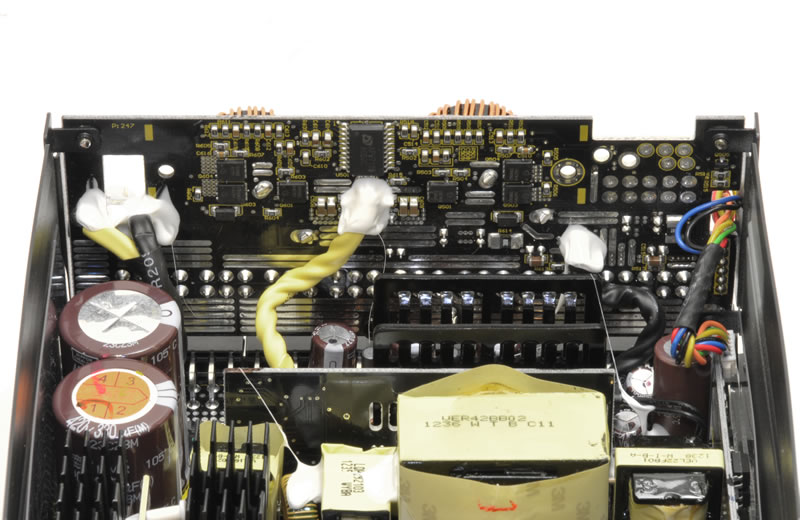

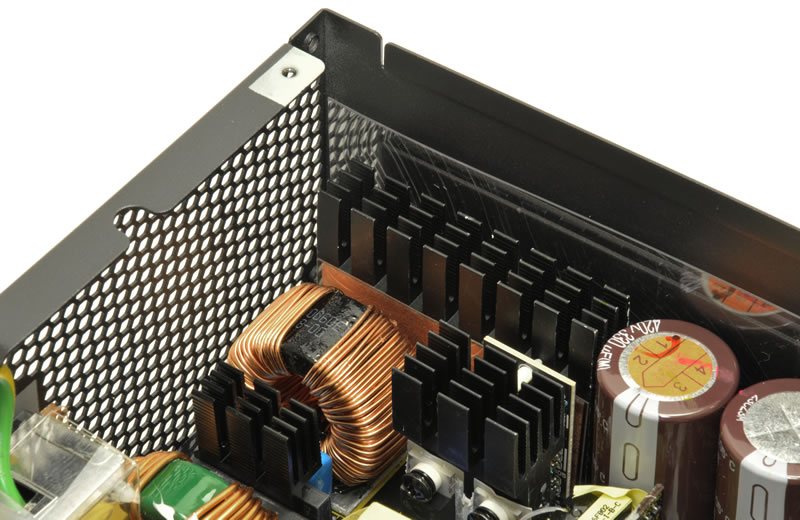

アルミ製のヒートシンク搭載
電源ユニット内部には、アルミニウム製のヒートシンクを採用しています。冷却ファンによる垂直な冷却風に対して、冷却性がもっとも高くなるようにヒートシンクを分割し、効率のよいエアフローを構築しています。

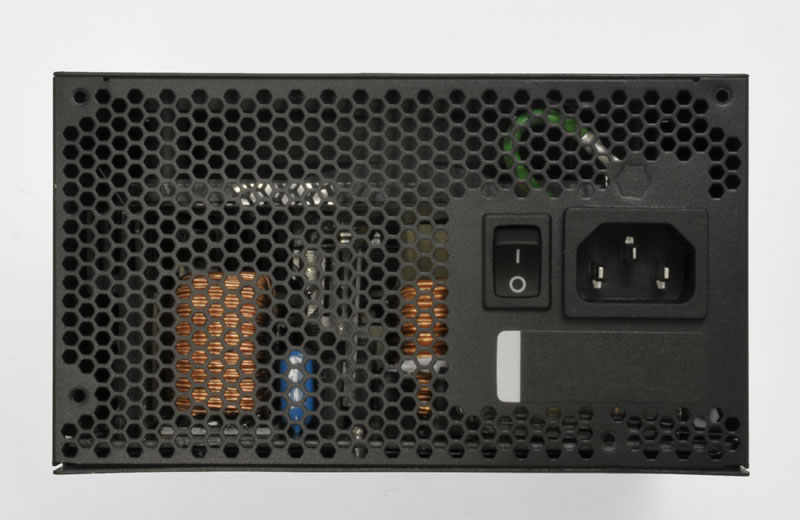

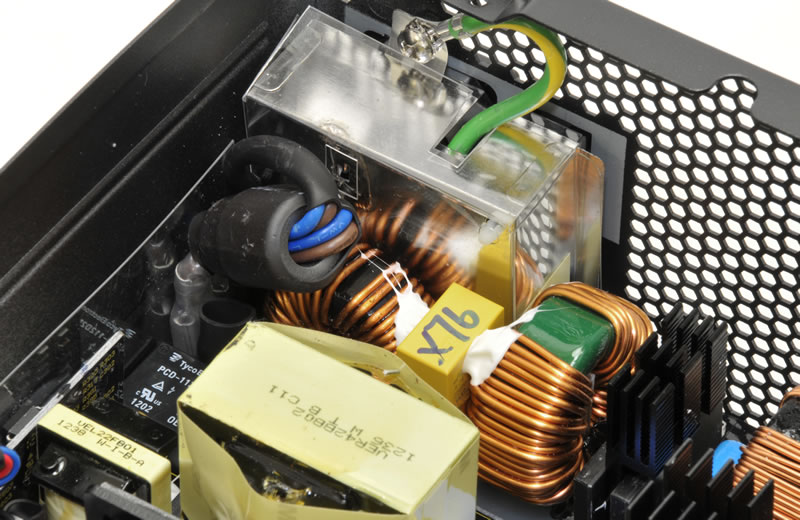

アクティブPFC＆ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力（100-240VAC）機能により、切り替えスイッチを操作する手間が解消されています。
高レベルの安全を実現した各種保護回路
過電圧保護（OVP）、低電圧保護(UVP)、過電流保護（OCP）、ショート回路保護（SCP）による保護機能を搭載、安全性認証cTUVus、CE、CB、FCC Class B、TÜV、CCC、C-tickを取得して最高レベルの安全を実現しています。
安心の長期7年間保証
CORSAIRは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は7年間です。
AX760 スペック
| 型番 | CP-9020045-JP | |
|---|---|---|
| 出力 | 760W | |
| 規格 | ATX12V Ver2.31及びEPS12V 2.92準拠 | |
| 搭載ファン | 自動回転数制御対応120mmダブルボールベアリングファン | |
| 保護回路 | 過電圧保護（OVP）、低電圧保護(UVP)、過電流保護（OCP）、ショート回路保護（SCP） | |
| 安全性許認可 | cTUVus、CE、CB、FCC Class B、TÜV、CCC、C-tick | |
| 製品サイズ | 150(幅) × 160(奥行) × 86(高)mm | |
| 重量 | 約1.88kg | |
| MTBF | 100,000時間 | |
| PFC | アクティブPFC | |
| 80PLUS | PLATINUM | |
| 保証 | 7年間 | |
| 付属品 |  ※付属品は予告なく変更される可能性があります。 |
|
| パッケージサイズ | 215mm×295mm×135mm | |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

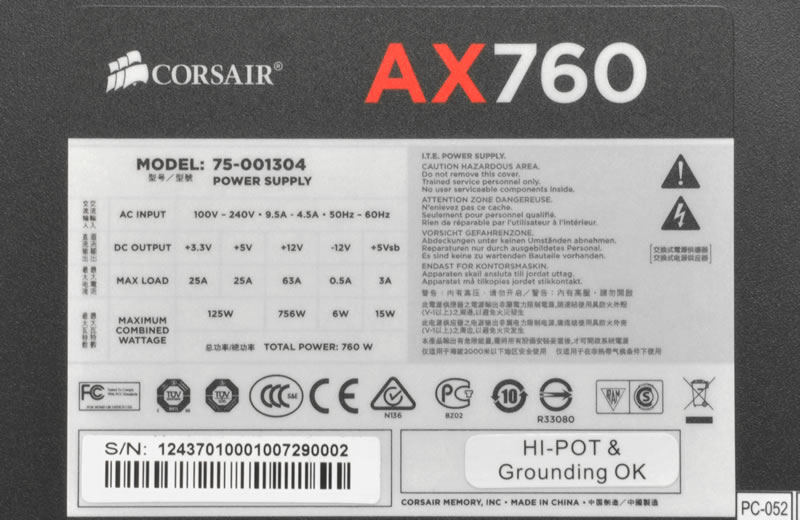

AX760 出力
| 入力電圧 | 100-240VAC | ||||
|---|---|---|---|---|---|
| 入力周波数帯 | 50Hz-60Hz | ||||
| 入力電流 | 9.5A-4.5A | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 25A | 25A | 63A | 0.5A | 3.0A | |
| 125W | 756W | 6W | 15.0W | ||
| 定格出力 | 760W | ||||
AX760 電源コネクタ数
| メイン24ピン電源コネクタ | 1 |
|---|---|
| 4+4ピン12V電源コネクタ | 2 |
| 6+2ピンPCI-E電源コネクタ | 6 |
| SATA電源コネクタ | 12 |
| ペリフェラル電源コネクタ | 8 |
| FDD電源コネクタ | 2(変換ケーブル使用) |
AX760 モジュラーケーブル数
| メイン20+4ピン電源モジュラーケーブル約61cm | 1 |
|---|---|
| 4+4ピンCPU補助電源モジュラーケーブル約65cm （1本に1つのCPU補助8ピン電源コネクタ） | 2 |
| 6+2ピンPCI-E電源モジュラーケーブル約60㎝ (1本に2つの6+2ピンPCI-E電源コネクタ) | 2 |
| 6+2ピンPCI-E電源モジュラーケーブル約60㎝ (1本に1つの6+2ピンPCI-E電源コネクタ) | 2 |
| SATA電源モジュラーケーブル約70㎝ (1本に4つのSATA電源コネクタ) | 2 |
| SATA電源モジュラーケーブル約85㎝ (1本に4つのSATA電源コネクタ) | 1 |
| ペリフェラル電源モジュラーケーブル約75cm (1本に4つのペリフェラル電源コネクタ) | 2 |
| ペリフェラル電源→FDD電源変換ケーブル約10cm | 2 |
