CORSAIR
CS550M【終息】
- 80PLUS GOLD認証取得 1系統 550Wコンパクト電源ユニット
- Intel 第4世代Core processor対応
- 奥行140mmのショートサイズ設計を採用
- 必要な分だけ接続できるフラットセミモジュラーケーブル
- 自動回転数制御に対応した120mm静音ファン
- ErP Lot 6サポートで待機電力1W以下を実現

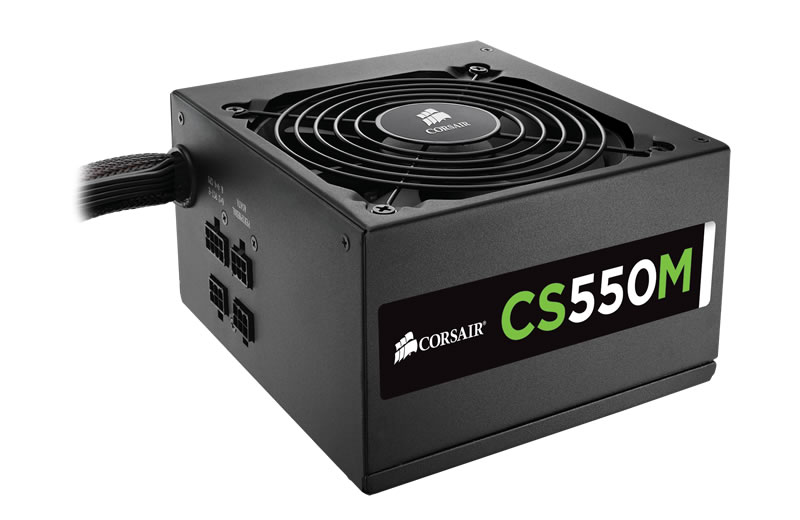

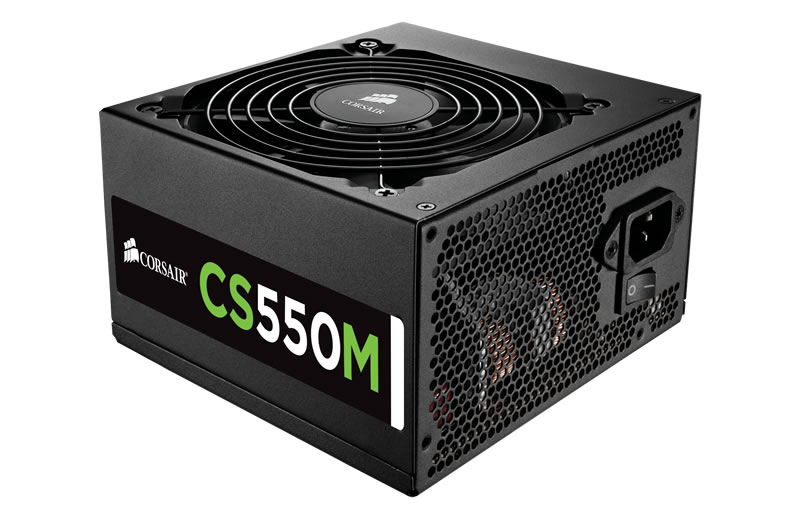

- CORSAIR CS Series CS550M
CS550M 製品特徴
80PLUS GOLD認証取得 1系統 550Wのコンパクト電源ユニット
CS550Mは、ATX12V Ver2.4及びEPS12V 2.92に準拠、80PLUS GOLD認証を取得したコンパクトな電源ユニットです。Intel 第4世代Core processor対応、容量550W、+12V 1系統43A出力、Micro-ATXケースや限られたスペースへの組み込みが可能な、奥行き140mmのコンパクト設計を採用、柔らかく取り回しがしやすいフラットモジュラーケーブル、自動回転数制御に対応した120mm静音ファン搭載、欧州連合指令ErP Lot 6により待機電力1W以下を実現、各種保護回路設計、安全認証を取得、優れた静音性と省電力性を発揮します。
80PLUS GOLD認証取得
80PLUS GOLD認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。GOLDは、電源の負荷率が20％のとき変換効率が 87％以上、負荷率が50％のとき変換効率が90％以上、負荷率が100％のとき変換効率が87％以上の効率を持つ電源のみ取得できます。
Intel 第4世代Core processor対応
Intel 第4世代Core processor「Haswell」では、C-stateで拡張された省電力マネジメントが要求されています。CORSAIR CS Seriesは「Haswell」に対応します。
奥行140mmのコンパクト設計を採用
奥行140mmのコンパクト設計を採用しています。Micro-ATXケースなど、限られたスペースにも無理なく簡単に組み込むことが可能です。

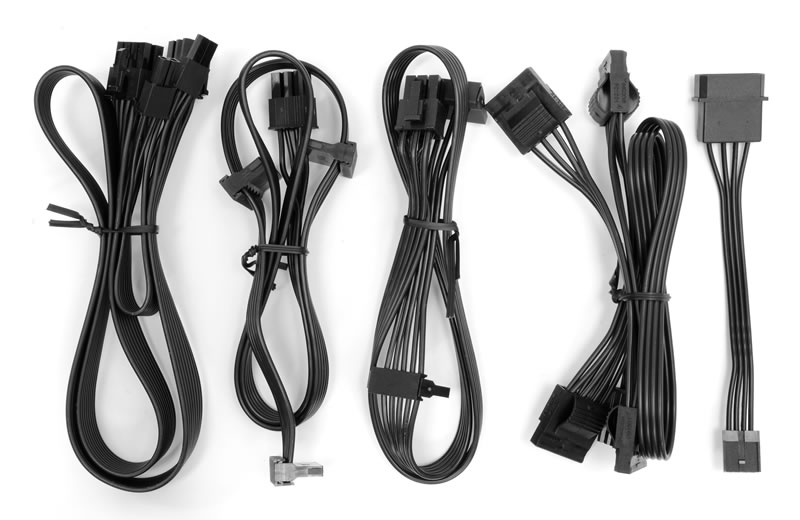

フラットタイプのセミモジュラーケーブルを採用
フラットタイプのセミモジュラーケーブルを採用しています。スリーブ加工のされた従来のケーブルに比べ柔らかく、ケース内の限られたスペースにも簡単に取回すことが可能です。

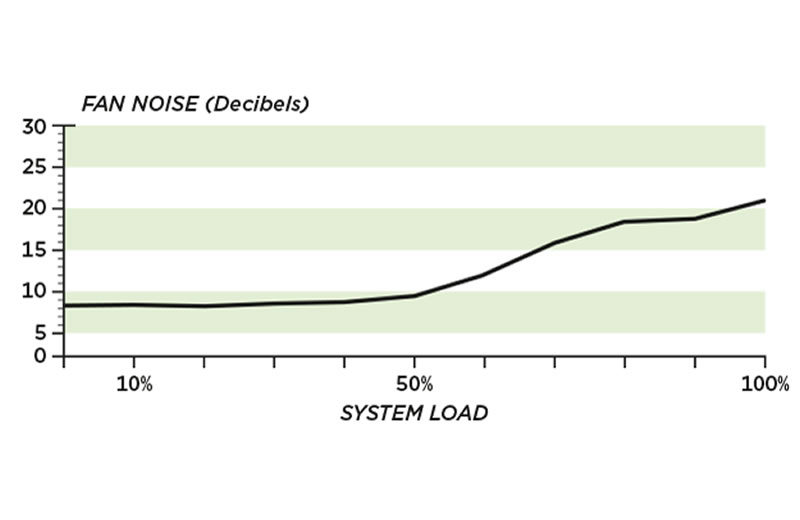

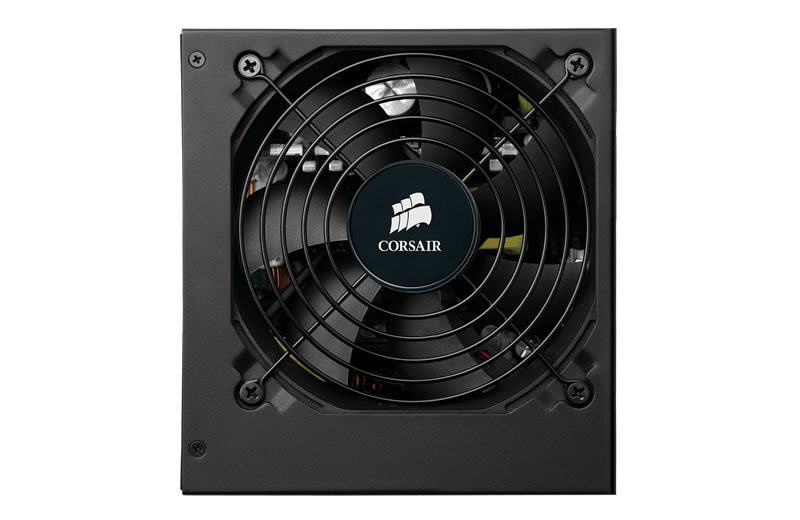

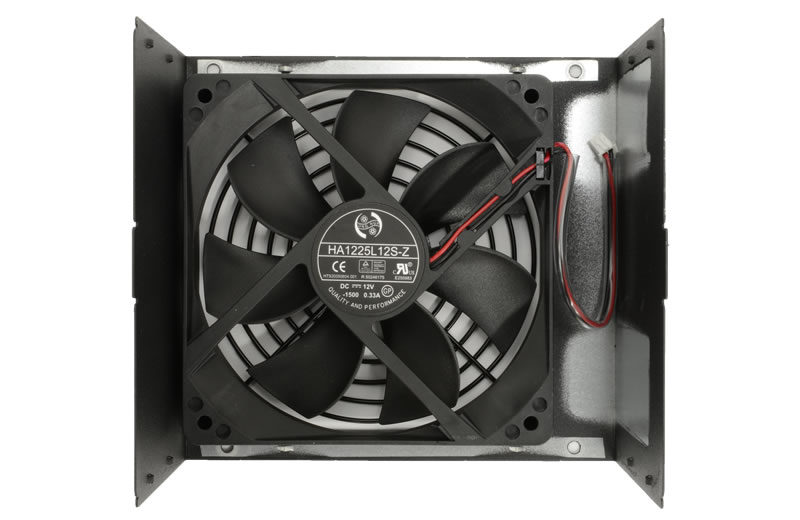

自動回転数制御対応の120mm静音ファン
自動回転数制御に対応した120mm静音ファンを搭載しています。低負荷時は回転数を絞ることで静音性を確保、電源内部の温度に合わせて最適なエアフローを供給します。
1系統43A 550Wの安定した出力
最大出力550W、1系統の12V 43Aの出力で、安定したシステムの動作環境を提供します。最大で2個のPCI-E電源、5個のSATA電源、4個のペリフェラル電源を利用できます。
ErP Lot 6に準拠して待機電力1W以下を実現
ErP Lot6をサポートします。ErP（ Energy-related Products ）指令とは環境配慮設計に関する、欧州連合の新しい指令です。5Vsbの待機電力1W以下を実現しています。

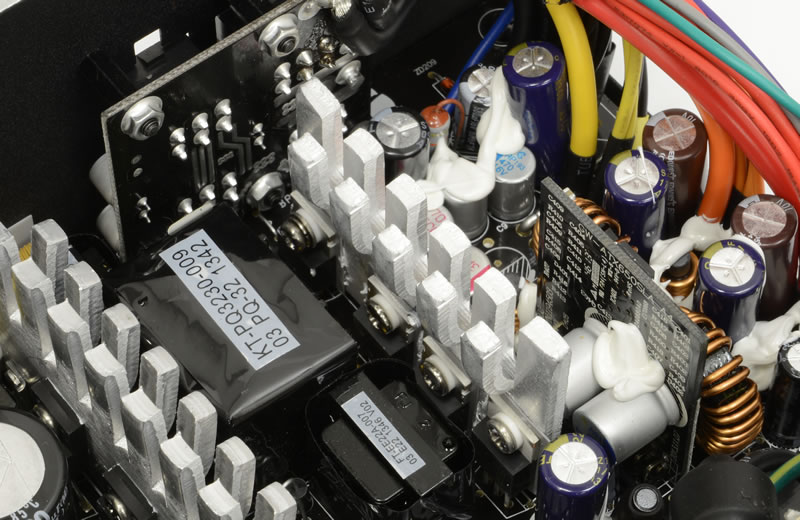

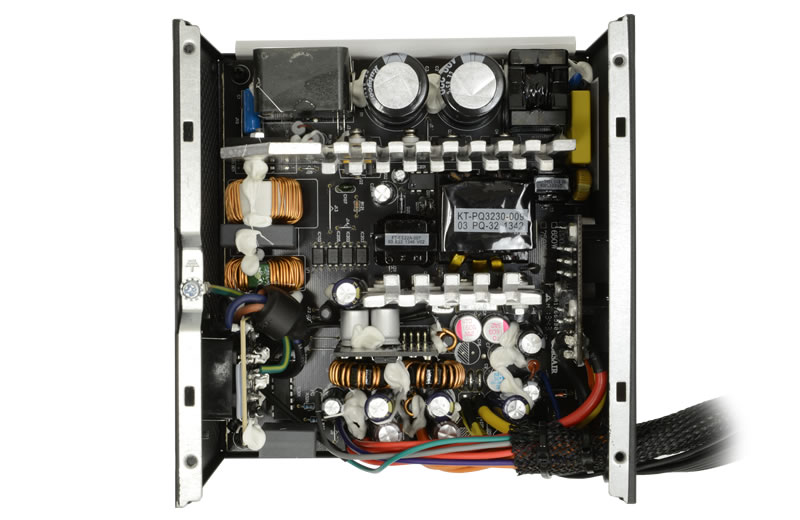

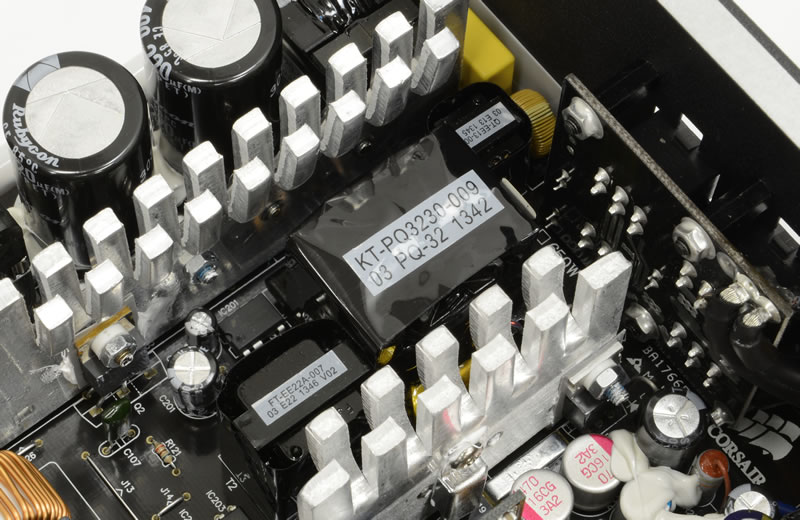

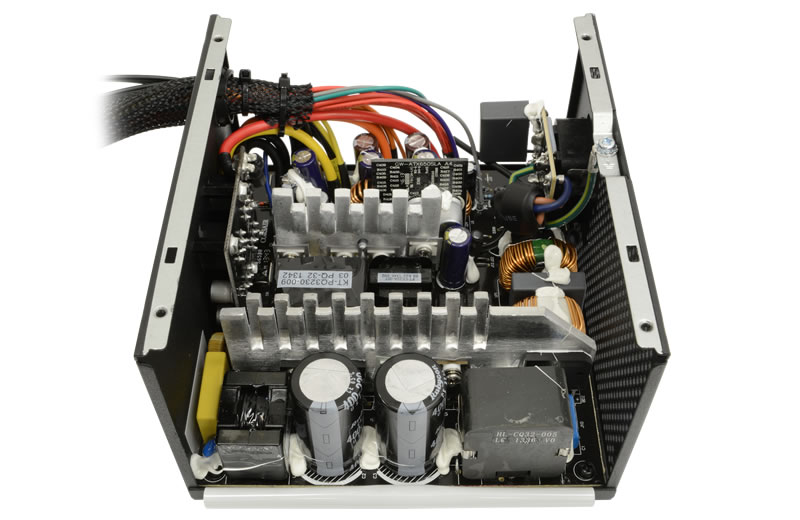

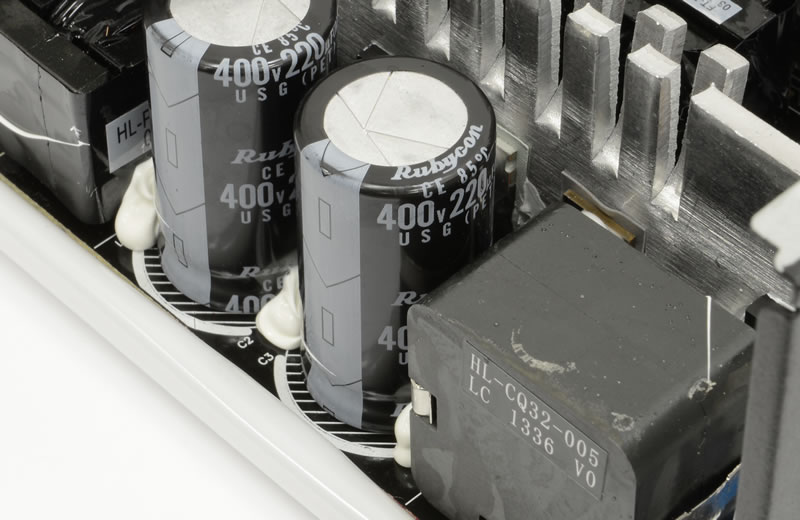

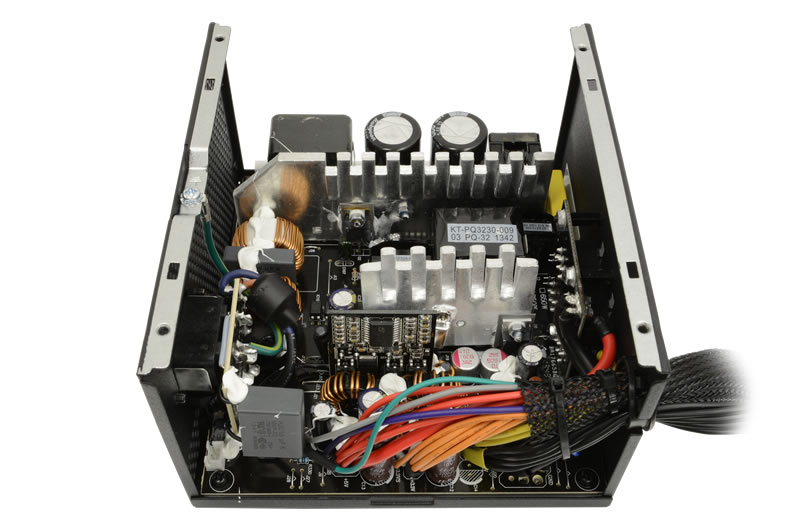

安定した出力を供給するメイントランス
各電源容量の出力をサポートするメイントランスを搭載しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。

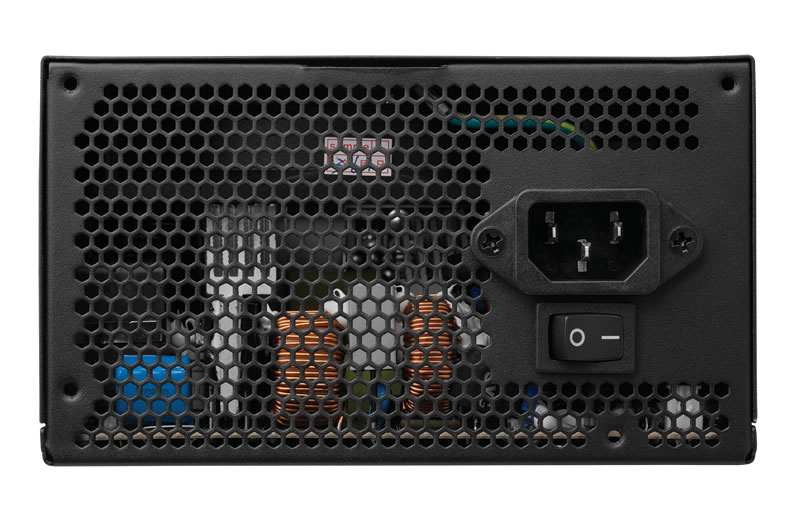

アクティブPFC＆ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力（100-240VAC）機能により、切り替えスイッチを操作する手間が解消されています。
高レベルの安全を実現した各種保護回路
過電圧保護(OVP)、低電圧保護(UVP)、過電流保護(OCP)、ショート回路保護(SCP)、過負荷保護(OPP)、過温度保護(OTP)による保護回路を搭載、安全性認証FCC、ICES、UL、CUL、TUV、CCC、CE、RCM、CB、EAC、KC、BSMI、ROHS、WEEEを取得して最高レベルの安全を実現しています。
安心の3年間保証
CORSAIRは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は3年間です。
CS550M スペック
| 型番 | CP-9020076-JP | |
|---|---|---|
| 出力 | 550W | |
| 規格 | ATX12V Ver2.4及びEPS12V 2.92準拠 | |
| 搭載ファン | 自動回転数制御対応120mmファン | |
| 保護回路 | 過電圧保護(OVP)、低電圧保護(UVP)、過電流保護(OCP) ショート回路保護(SCP)、過負荷保護(OPP)、過温度保護(OTP) | |
| 安全性許認可 | FCC、ICES、UL、CUL、TUV、CCC、CE RCM、CB、EAC、KC、BSMI、ROHS、WEEE | |
| 製品サイズ | W150mm×H86mm×D140mm | |
| 重量 | 約1.6kg | |
| PFC | アクティブPFC | |
| 80PLUS | GOLD | |
| 保証 | 3年間 | |
| 付属品 |  ※付属品は予告なく変更される可能性があります。 |
|
| パッケージサイズ | W265mm×H185mm×D95mm | |
| パッケージ重量 | 約2.2kg | |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

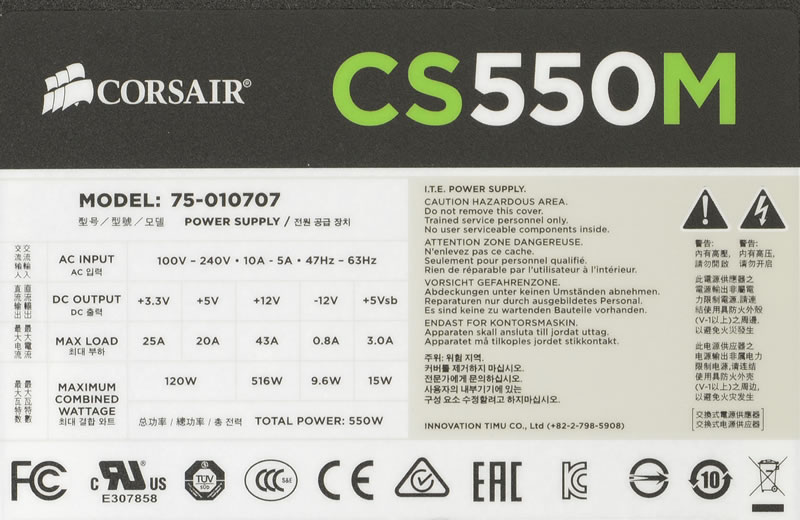

CS550M 出力
| 入力電圧 | 100-240VAC | ||||
|---|---|---|---|---|---|
| 入力周波数帯 | 47Hz-63Hz | ||||
| 入力電流 | 10A-5A | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 25A | 20A | 43A | 0.8A | 3.0A | |
| 120W | 516W | 9.6W | 15W | ||
| 定格出力 | 550W | ||||
CS550M 電源コネクタ数
| コネクタ種類 | 直結コネクタ数 | プラグインコネクタ数 |
|---|---|---|
| メイン20+4ピン電源コネクタ | 1 | – |
| 4+4ピン12V電源コネクタ | 1 | – |
| 6+2ピンPCI-E電源コネクタ | – | 2 |
| SATA電源コネクタ | – | 5 |
| ペリフェラル電源コネクタ | – | 4 |
| FDD電源コネクタ | – | 1 |
CS550M モジュラーケーブル数
| 6+2ピンPCI-E電源モジュラーケーブル約75㎝ (1本に2つの6+2ピンPCI-E電源コネクタ) | 1 |
|---|---|
| SATA電源モジュラーケーブル約70㎝ (1本に3つのSATA電源コネクタ) | 1 |
| SATA電源モジュラーケーブル約60㎝ (1本に2つのSATA電源コネクタ) | 1 |
| ペリフェラル電源モジュラーケーブル約75cm (1本に4つのペリフェラル電源コネクタ) | 1 |
| ペリフェラル電源→FDD電源変換ケーブル約10cm | 1 |
