CORSAIR
AX860i【終息】
- 80PLUS PLATINUM認証取得 860Wハイエンド電源ユニット
- 圧倒的な変換効率を誇るデジタルシグナルプロセッサ搭載
- OCP制御とシステム構成に合わせた出力系統数の切り替えに対応
- システム統合管理ツールCorsair Link対応
- セルフテストボタンによる自己診断機能搭載
- 高品質日本メーカー製105℃電解コンデンサ採用
- 自動回転数制御に対応した120mmダブルボールベアリングファン
- ハイブリッド・サイレントファンコントロール機能搭載
- 50°Cの過酷な環境下にも耐えるサーバグレードの品質設計
- 各種保護回路と安心の長期10年保証付帯
- CORSAIR AX SERIES AX860i
AX860i 製品特徴
PLATINUM認証取得、デジタルシグナルプロセッサを搭載した860W電源
AX860iは、ATX12V Ver.2.31準拠、80PLUS PLATINUM認証を取得した電源ユニットです。容量860W、71.6Aの高出力を発揮します。デジタルシグナルプロセッサ、リップルノイズ抑制回路によりトップレベルの変換効率と優れた低ノイズ性能を実現します。システム統合管理ツールCorsair Link対応、ソフトウェアからのモニタリングや出力制御が可能です。日本メーカー製105℃電解コンデンサ、過酷な環境下にも耐えるサーバグレードの品質設計と各種保護回路を採用、圧倒的な高出力と安全性を確保したハイエンド電源ユニットです。
80PLUS PLATINUM認証取得
80PLUS PLATINUM認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。PLATINUMは、電源の負荷率が20％のとき変換効率が90％以上、負荷率が50％のとき変換効率が92％以上、負荷率が100％のとき変換効率が89％以上の効率を持つ電源のみ取得できます。

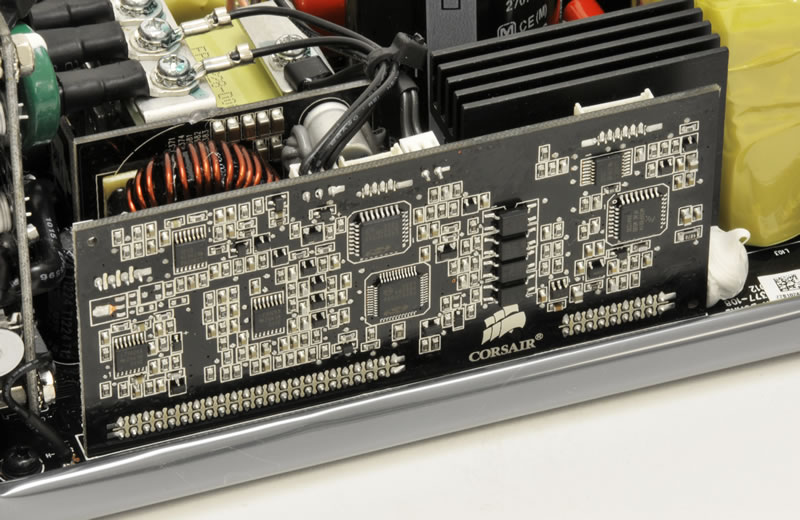

DSP(デジタルシグナルプロセッサ)搭載
DSP(デジタルシグナルプロセッサ)を搭載しています。動的に変動するAC入力、トランスやコンバータ、出力電圧をリアルタイムに監視します。従来のPWMコントローラICやスーパーバイザICでは実現できなかった、リップルノイズやスイッチング損失を効果的に抑制し、優れた変換効率と無駄のない高出力を実現します。
OCP制御と出力系統数の切り替えに対応
過電流保護(OCP)制御と出力系統数の切り替えに対応しています。OCP制御を無効にすることで、より多くの電流をPCI-E電源コネクタに流すことが可能です。また、出力を1系統と多系統を仮想的に切り替え、システム構成に合わせた環境を構築できます。
システム統合管理ツールCorsair Link対応

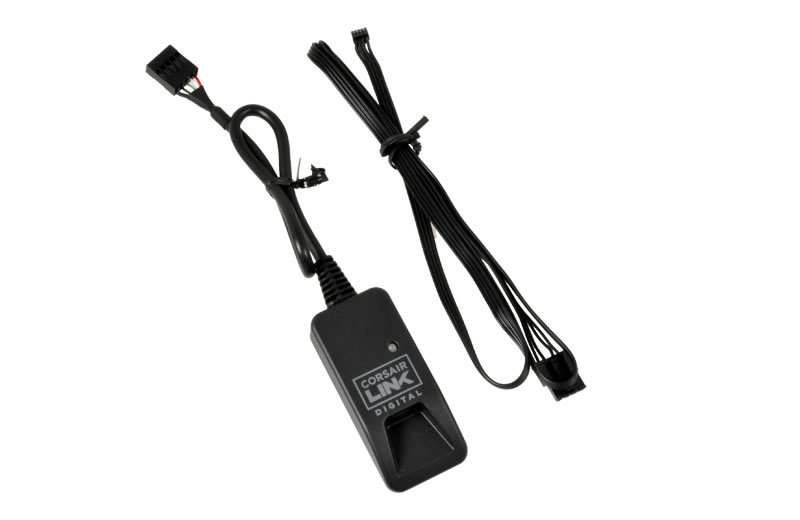

システム統合管理ツールCorsair Linkに対応しています。Corsair Link Kitsとの連動はもちろん、付属のUSBドングルを使用することで、AX860iを独立してWindows上の専用ソフトから、電源ユニットの入出力、効率、ファンの回転速度、内部の温度をモニタリングができます。

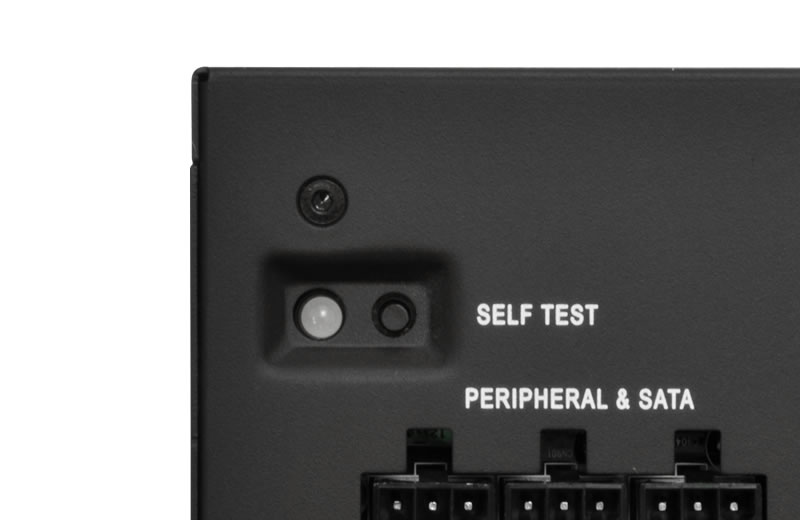

セルフテストボタンによる自己診断機能搭載
セルフテストボタンによる自己診断機能を搭載しています。電源ユニットに問題がある場合はレッドのLEDが点灯し異常を知らせます。
マルチグラフィックスに対応する強力な+12V出力
860Ｗの大容量に加え、71.6Aという強力な+12V出力を備えています。ハイエンドな構成へも安定かつ強力な電力を供給できます。最大で6個のPCI-E電源、8個のペリフェラル電源、12個のSATA電源を利用できます。

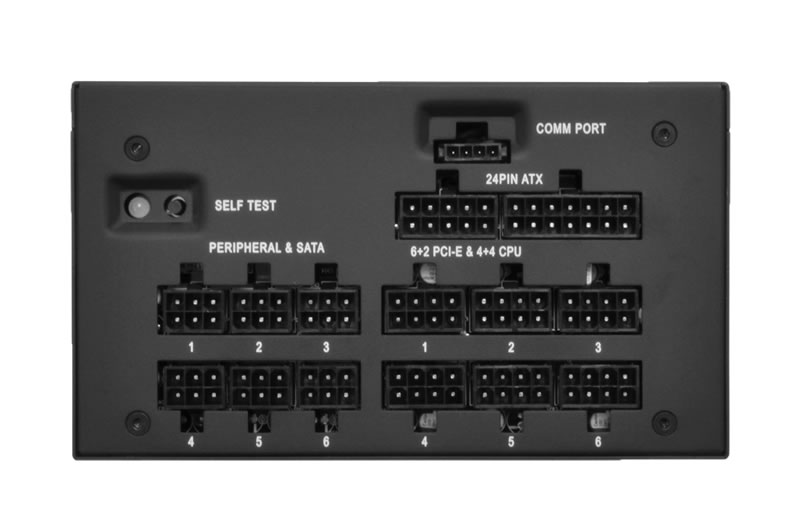

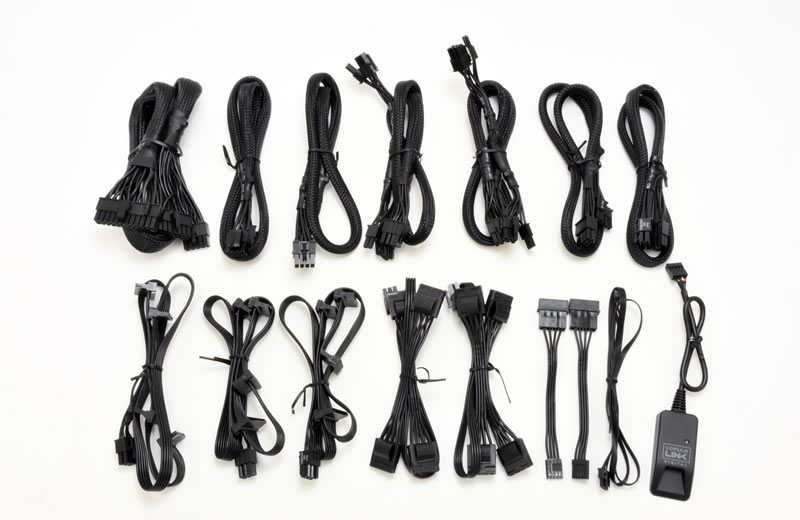

ケーブルは全て取り外し可能なフルモジュラー式を採用
ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。見た目もすっきりキレイに配線できます。
各種電源コネクタを搭載
メイン20+4ピン電源コネクタ、CPU補助4+4ピン電源コネクタ、6+2ピンPCI-E電源コネクタ、SATA電源コネクタ、ペリフェラル電源コネクタ、FDD電源コネクタを利用できます。最新のシステム環境でも安心して使えます。

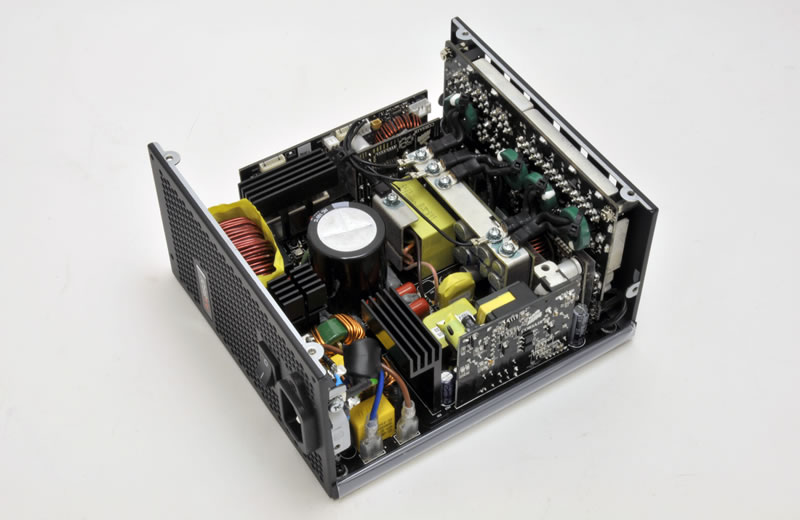

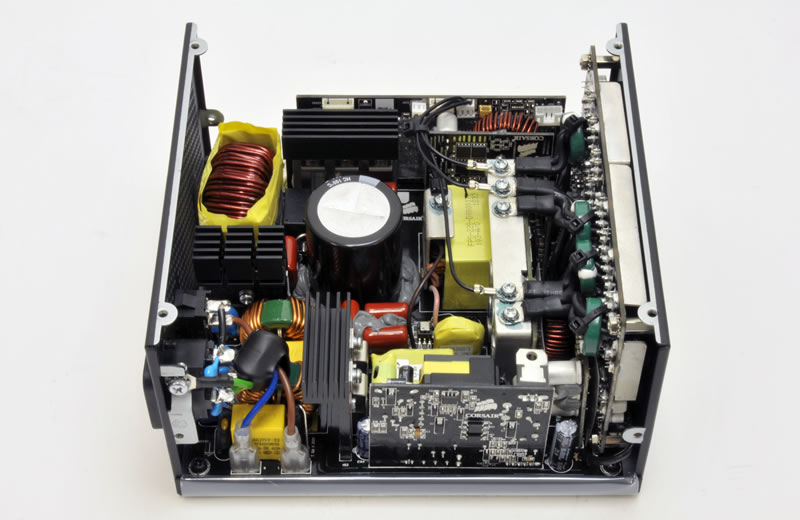

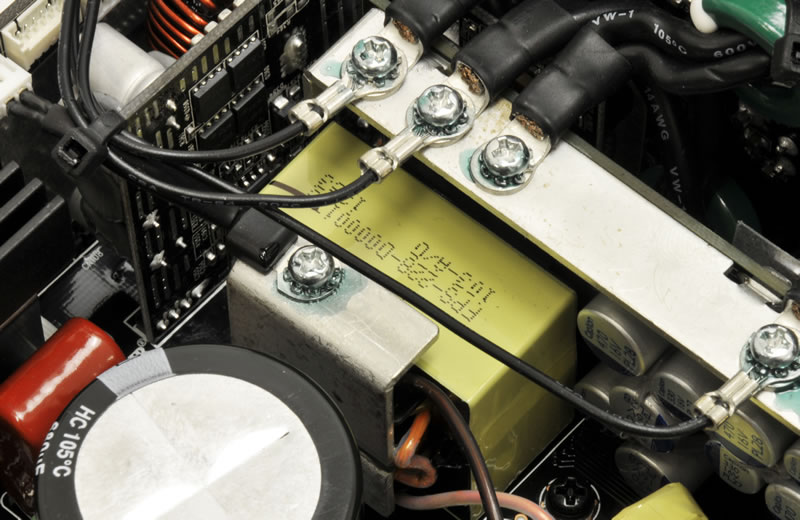

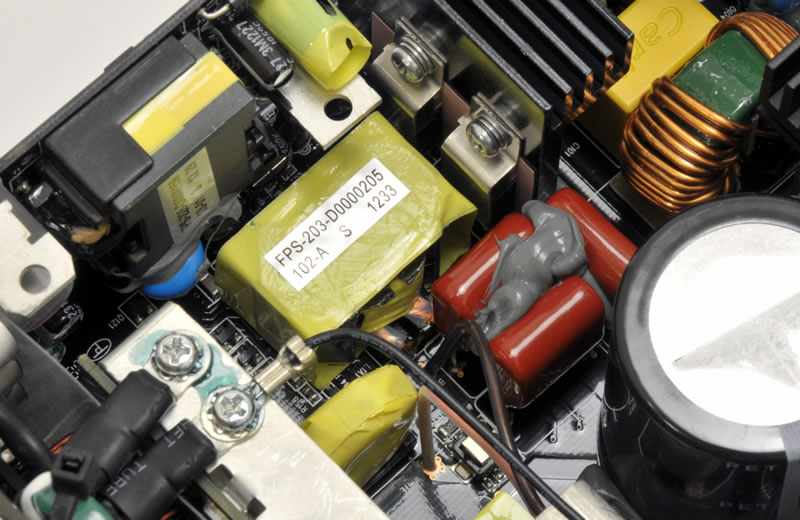

高出力を支える大容量メイントランス
各電源容量の出力をサポートする大容量メイントランスを採用しています。許容量が大きく、変圧ロスを最小限に抑え安定した12V出力を生成します。

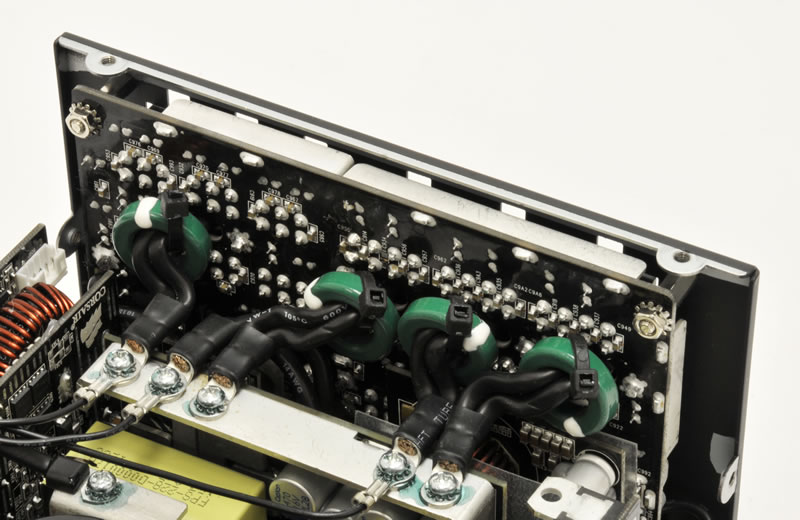

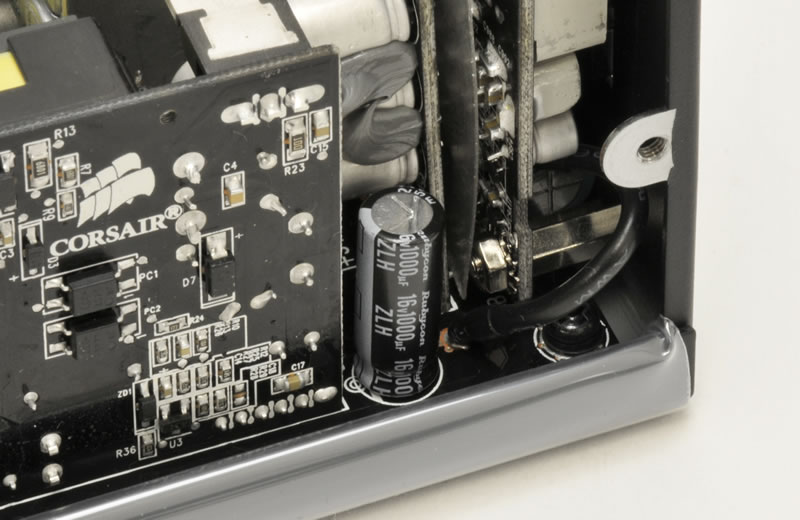

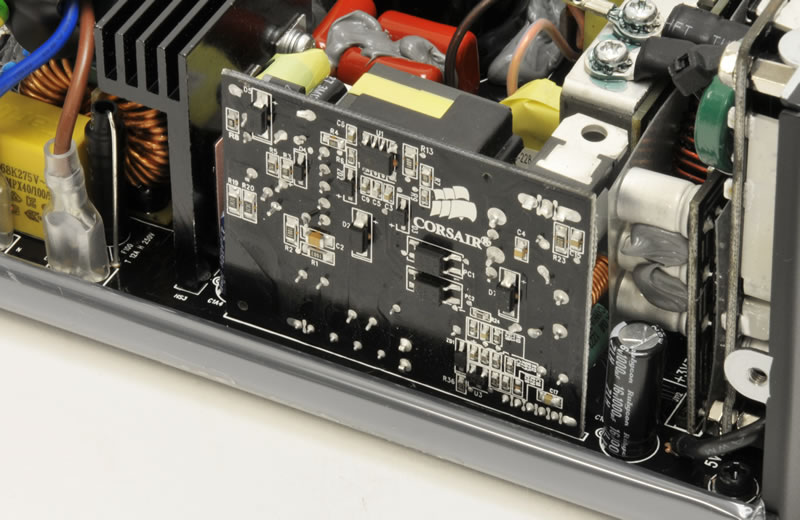

優れた変換効率を実現するDC-DCコンバータ採用
クラス最高の効率性能を実現するDC-DCコンバータを採用しました。非常に優れた効率性能を発揮します。効率性が高いほど、低発熱で耐久性が向上します。負荷の高いDC-DCコンバータ等には、固体コンデンサを採用しています。従来の電解コンデンサに比べ経年劣化が少なく、高い耐久性を実現しています。

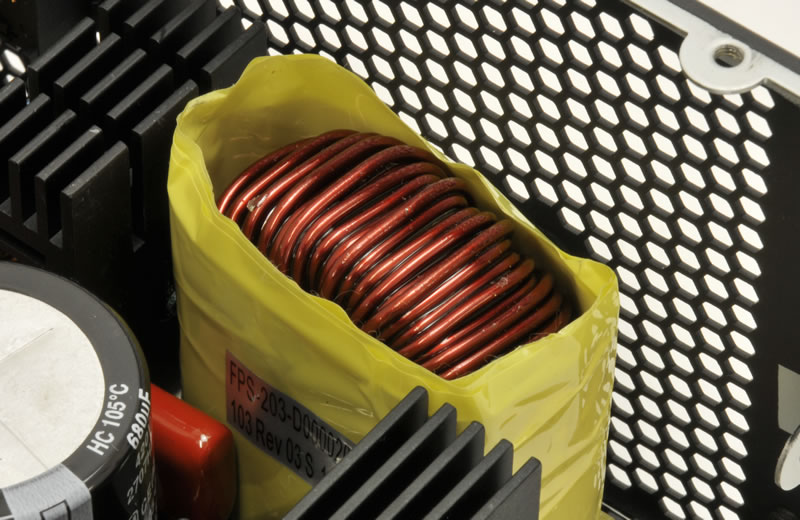

安定した出力を実現するリップルノイズ抑制回路
+12V出力回路にはリップルノイズの発生を抑制するフェライトコアを採用しています。DSP回路と合わせることでトップレベルの低ノイズ性能を発揮、優れた安定性とクリーンな出力を実現します。

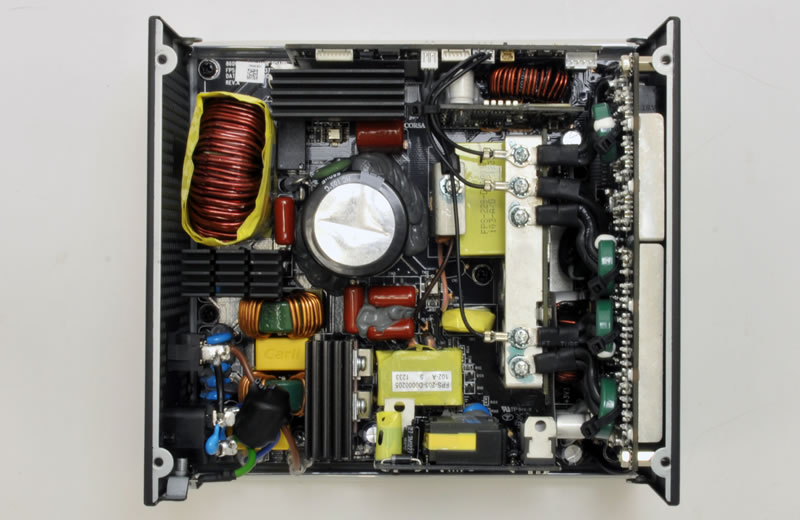

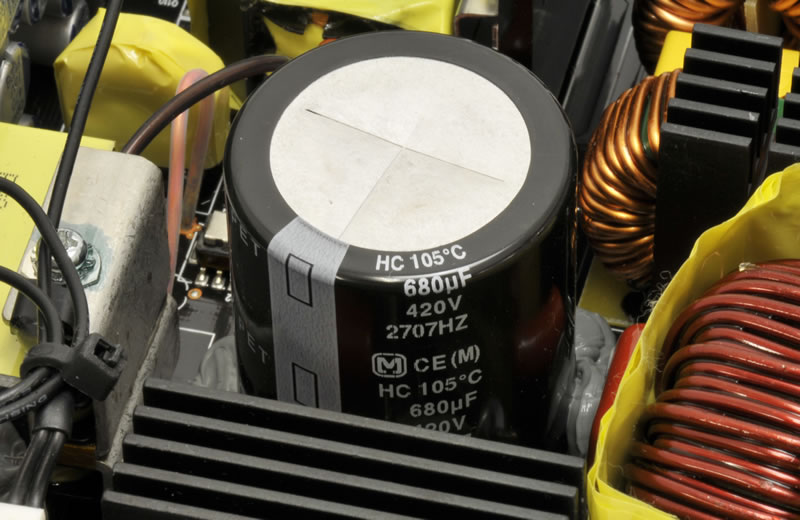

信頼の日本メーカー製105℃電解コンデンサ搭載
過酷な環境下でも安定した電圧を実現する日本メーカー製105℃電解コンデンサを一次側に採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。
過酷な環境下にも耐えるサーバグレードの品質設計
50°Cの過酷な環境下にも耐える、サーバグレードの品質設計を採用しています。クラス最高効率の変換システム、発熱の抑えられた回路によって過酷な環境下においても出力低下せず安定した性能を発揮します。

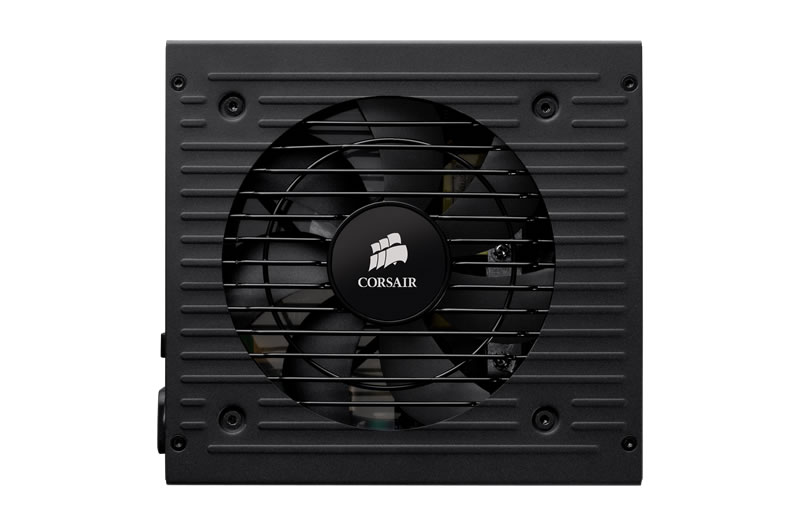

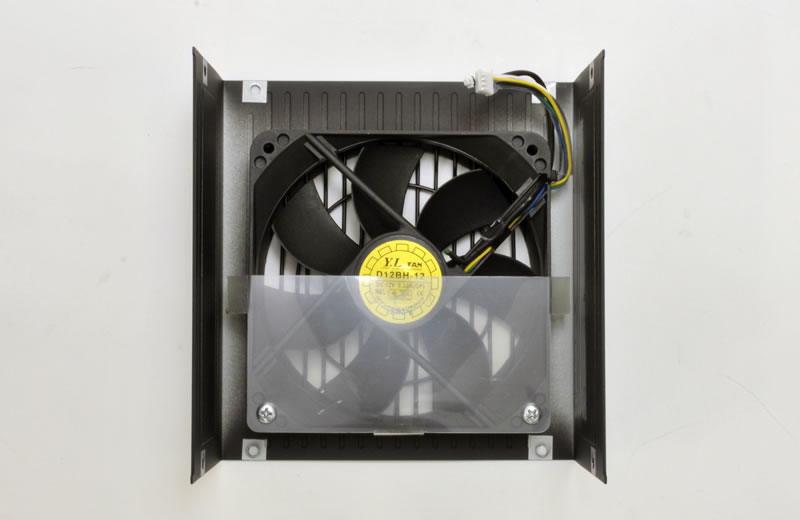

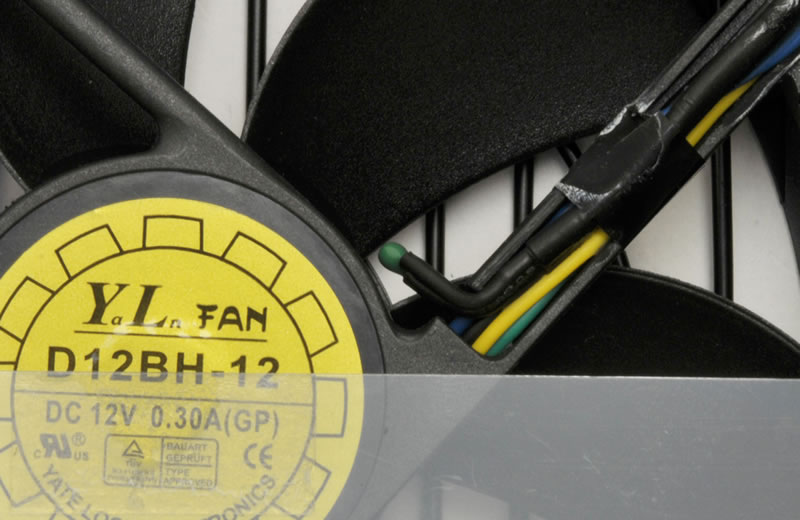

自動回転数制御対応の120mmダブルボールベアリングファン
自動回転数制御に対応した120mmダブルボールベアリングファンを搭載しています。静音性と耐久性に優れ、抜群の低ノイズで最適なエアフローを供給します。
ハイブリッド・サイレントファンコントロール機能搭載
負荷レベルに合わせてファン回転数を調整するハイブリッド・サイレントファンコントロール機能を搭載しています。負荷が小さいときはFanlessモードによりファンが停止し無音(0dB)の状態になり、負荷に応じてファン回転数を動的に制御します。

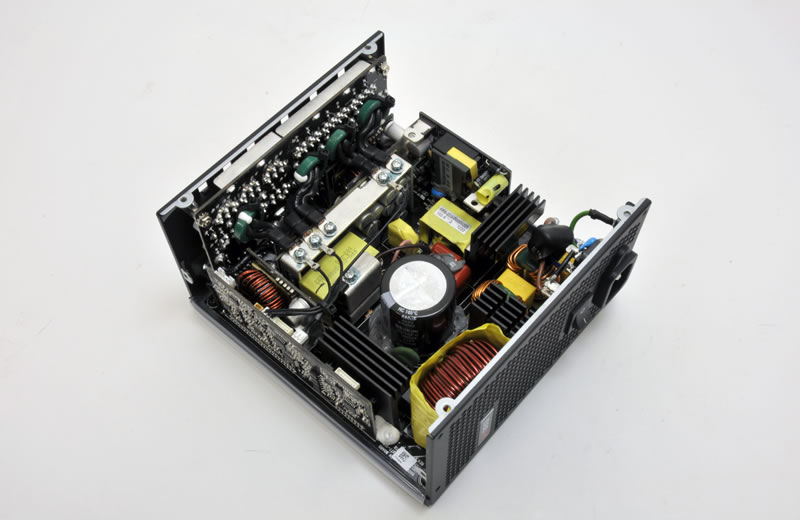

アルミ製のヒートシンク搭載
電源ユニット内部には、アルミニウム製のヒートシンクを採用しています。冷却ファンによる垂直な冷却風に対して、冷却性がもっとも高くなるようにヒートシンクを分割し、効率のよいエアフローを構築しています。

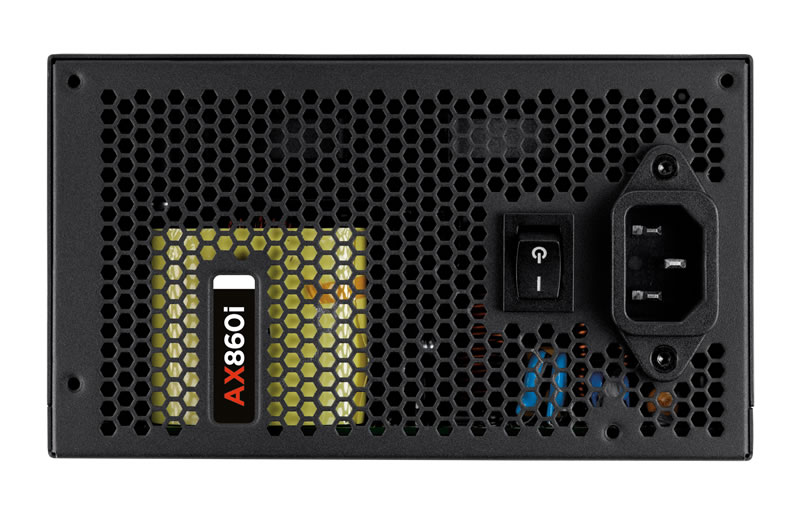

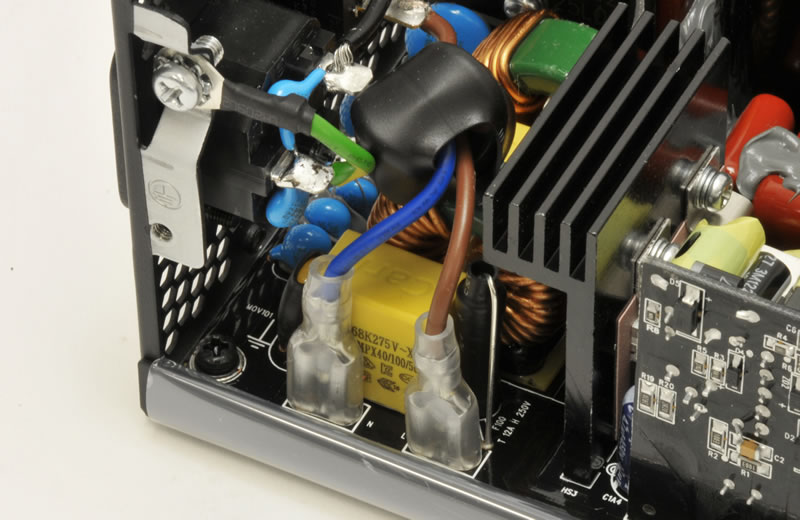

アクティブPFC＆ユニバーサル入力に対応
力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力（100-240VAC）機能により、切り替えスイッチを操作する手間が解消されています。
高レベルの安全を実現した各種保護回路
過電圧保護（OVP）、低電圧保護(UVP)、過電流保護（OCP）、ショート回路保護（SCP）による保護機能を搭載、安全性認証cTUVus、CE、CB、FCC Class B、TÜV、CCC、C-tickを取得して最高レベルの安全を実現しています。
安心の長期10年間保証
CORSAIRは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は10年間です。
AX860i スペック
| 型番 | CP-9020037-JP | |
|---|---|---|
| 出力 | 860W | |
| 規格 | ATX12V Ver2.31及びEPS12V 2.92準拠 | |
| 搭載ファン | 自動回転数制御対応120mmダブルボールベアリングファン | |
| Corsair Link | 対応 | |
| 自己診断機能 | 対応 | |
| 保護回路 | 過電圧保護（OVP）、低電圧保護(UVP)、過電流保護（OCP）、ショート回路保護（SCP） | |
| 安全性許認可 | cTUVus、CE、CB、FCC Class B、TÜV、CCC、C-tick | |
| 製品サイズ | 150(幅) × 160(奥行) × 86(高)mm | |
| 重量 | 約1.94kg | |
| MTBF | 100,000時間 | |
| PFC | アクティブPFC | |
| 80PLUS | PLATINUM | |
| 保証 | 10年 | |
| 付属品 |  ※付属品は予告なく変更される可能性があります。 |
|
| パッケージサイズ | 215mm×295mm×135mm | |
| ソフトウェア | http://www.corsair.com/en/support/downloads | |
※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

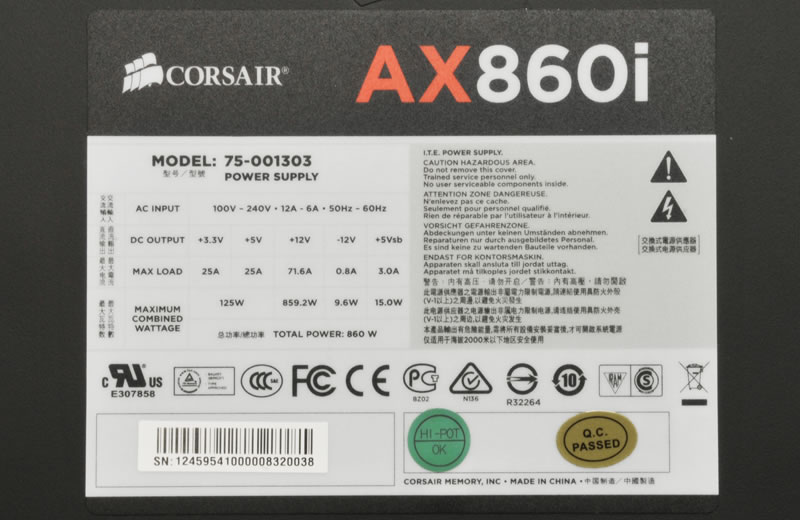

AX860i 出力
| 入力電圧 | 100-240VAC | ||||
|---|---|---|---|---|---|
| 入力周波数帯 | 50Hz-60Hz | ||||
| 入力電流 | 12A-6A | ||||
| DC出力 | +3.3V | +5V | +12V | -12V | +5Vsb |
| 25A | 25A | 71.6A | 0.8A | 3.0A | |
| 125W | 859.2W | 9.6W | 15.0W | ||
| 定格出力 | 860W | ||||
AX860i 電源コネクタ数
| メイン24ピン電源コネクタ | 1 |
|---|---|
| 4+4ピン12V電源コネクタ | 2 |
| 6+2ピンPCI-E電源コネクタ | 6 |
| SATA電源コネクタ | 12 |
| ペリフェラル電源コネクタ | 8 |
| FDD電源コネクタ | 2(変換ケーブル使用) |
AX860i モジュラーケーブル数

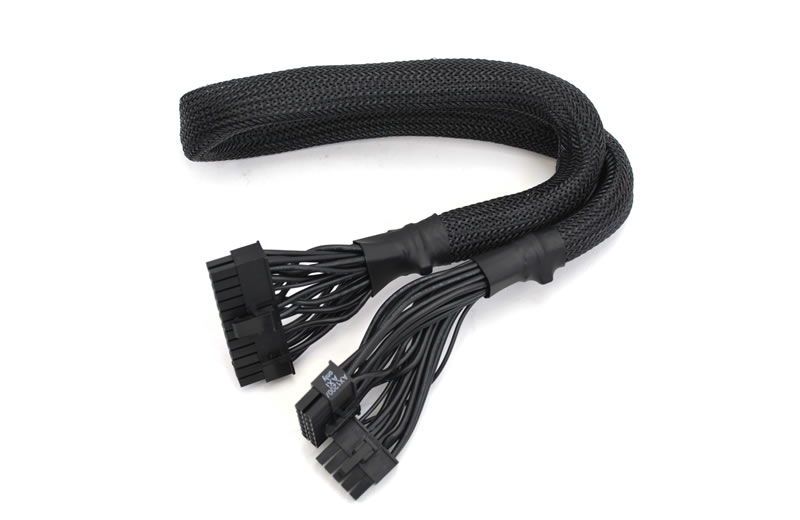

| メイン20+4ピン電源モジュラーケーブル約61cm | 1 |
|---|---|

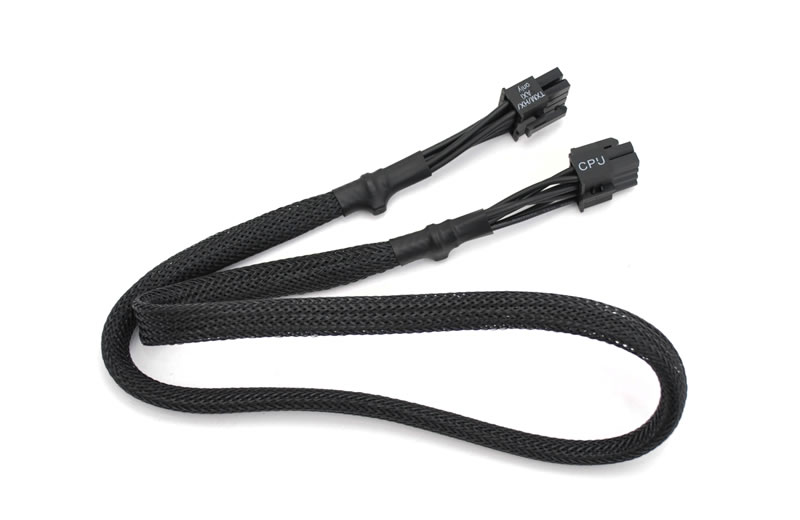

| 4+4ピンCPU補助電源モジュラーケーブル約65cm （1本に1つのCPU補助8ピン電源コネクタ） | 2 |

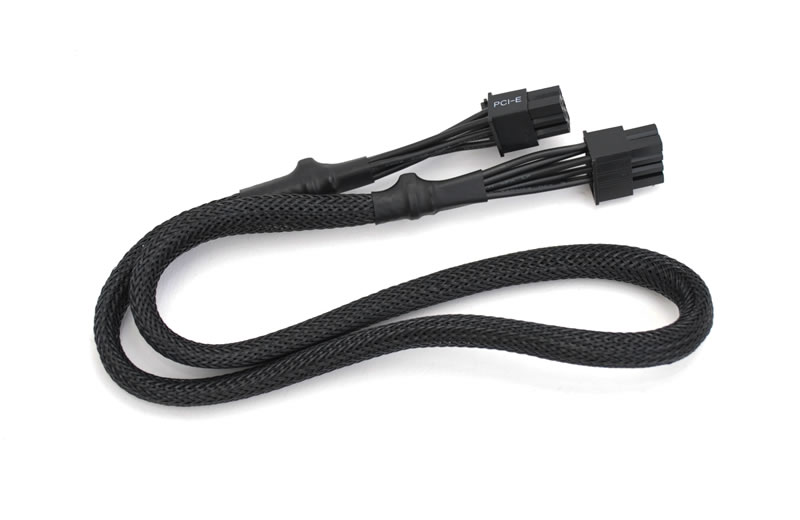

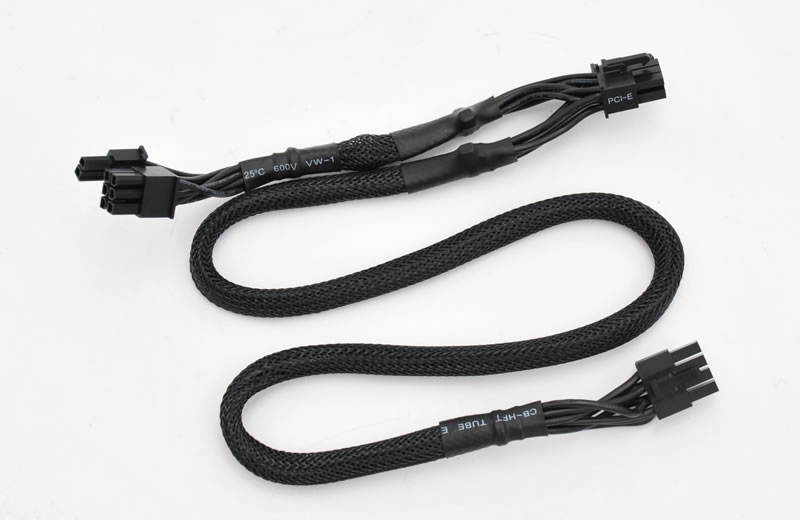

| 6+2ピンPCI-E電源モジュラーケーブル約60㎝ (1本に2つの6+2ピンPCI-E電源コネクタ) | 2 |
| 6+2ピンPCI-E電源モジュラーケーブル約60㎝ (1本に1つの6+2ピンPCI-E電源コネクタ) | 2 |

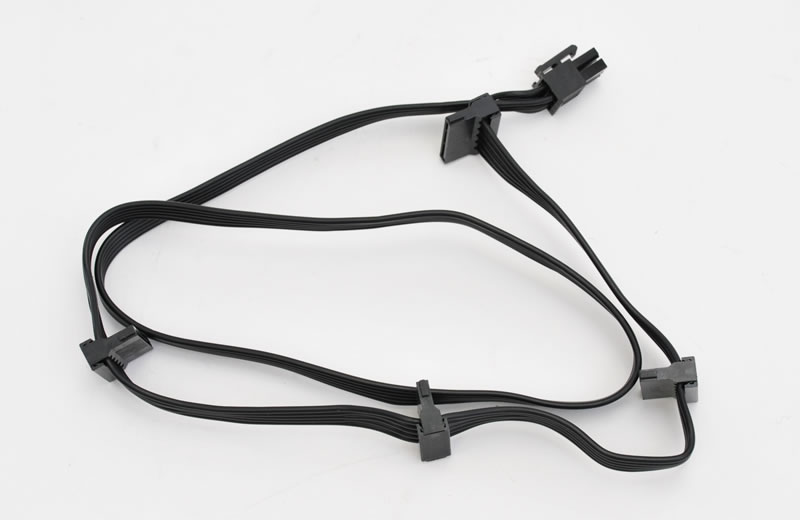

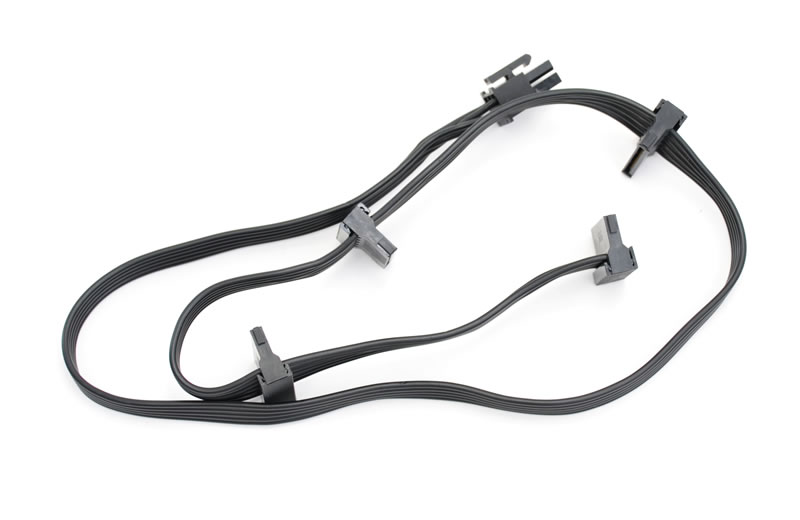

| SATA電源モジュラーケーブル約70㎝ (1本に4つのSATA電源コネクタ) | 2 |
| SATA電源モジュラーケーブル約85㎝ (1本に4つのSATA電源コネクタ) | 1 |

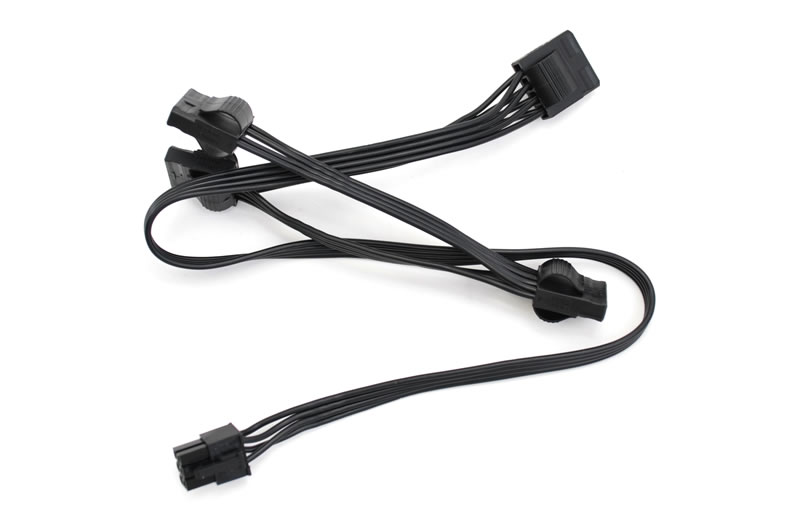

| ペリフェラル電源モジュラーケーブル約75cm (1本に4つのペリフェラル電源コネクタ) | 2 |

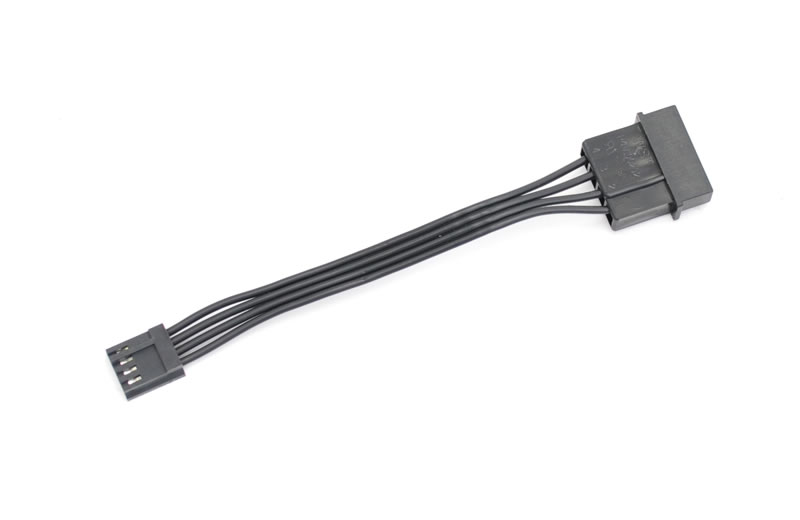

| ペリフェラル電源→FDD電源変換ケーブル約10cm | 2 |
| Corsair Linkデジタルケーブル約80cm | 1 |
