2018年4月20日 80PLUS TITANIUM

CORSAIR

AX1600i

  • 80PLUS TITANIUM認証取得 1600WデジタルATX電源ユニット
  • 圧倒的な変換効率と安定したDC出力を可能にするDSP制御
  • 全てのコンデンサに日本メーカー製105℃コンデンサを採用
  • 超高効率を実現したPFC窒化ガリウム(GaN)トランジスタ搭載
  • 各出力系統に個別実装されたDC-DCレギュレータ
  • 低抵抗と電圧降下を抑制する4層モジュラーコネクタPCB設計
  • システム統合管理ツールCorsair Link対応
  • OCP制御とシステム構成に合わせた出力系統数の切り替えに対応
  • 自動回転数制御に対応した140mm流体軸受けファン
  • ファンレスオペレーションに対応したZero RPM Fan Mode
  • 継続定格出力温度50°CでMTBF100,000時間の超高耐久品質
  • 優れた保護回路設計、各種安全認証取得と長期10年保証付帯

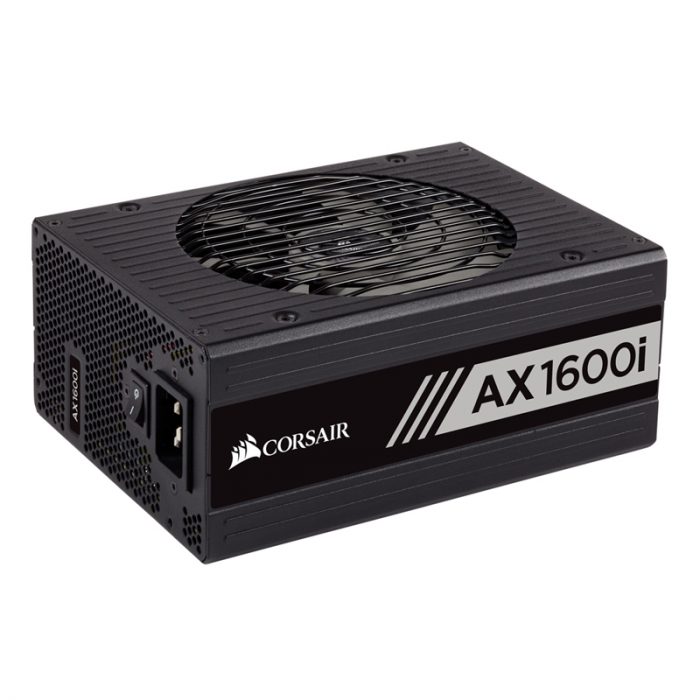

  • CORSAIR AXi Series AX1600i

AX1600i 製品特徴

AX1600i (1)
80PLUS TITANIUM認証取得 1600WデジタルATX電源ユニット

AX1600iは、80PLUS TITANIUM認証を取得した、1600WデジタルATX電源ユニットです。全てのコンデンサに日本メーカー製105℃コンデンサを採用、コンシューマー向けでは世界初となるトーテムポール型PFC窒化ガリウム(GaN)トランジスタを採用、3.3V、5V、12Vの各出力系統に個別実装されたDC-DCレギュレータ、低抵抗と電圧降下を抑制する4層モジュラーコネクタPCB設計、デジタルシグナルプロセッサ(DSP)の高精度出力制御により、世界トップクラスの変換効率と超低リップルノイズを実現、特許を取得した自動回転数制御対応の140mm流体軸受けファン、ファンレスオペレーションに対応したZero RPM Fan Mode搭載、継続定格出力温度50°Cの高温環境下でMTBF100,000時間の超高耐久品質と、各種保護回路機能と安全認証を取得、10年の長期製品保証を付帯しています。圧倒的な変換効率と高精度の出力制御、静音性、安全性、およびシステムユーザビリティを高次元で実現するエンスージアスト向けのフラッグシップ電源ユニットです。

80-plus-titanium
80PLUS TITANIUM認証取得

80PLUS TITANIUM認証を取得しています。効率性が高いほど、低発熱で耐久性が向上します。電気代の節約と環境にやさしい電源です。TITANIUMは、電源の負荷率が10％のとき変換効率が90％以上、負荷率が20％のとき変換効率が92％以上、負荷率が50％のとき変換効率が94％以上、負荷率が100％のとき変換効率が90％以上の効率を持つ電源のみ取得できます。

cap
全てのコンデンサに日本メーカー製105℃コンデンサを採用

全ての液体、固体コンデンサに日本メーカー製105℃コンデンサを採用しています。大きな電圧変動を受けても劣化しない電極箔に加え、低抵抗電解液の採用により超低 ESR・超低インピーダンスを実現します。より長寿命で安定した電圧を提供します。

AX1600i (10)
超高効率を実現したPFC窒化ガリウム(GaN)トランジスタ搭載

コンシューマ向けの電源ユニットでは世界初となる、トーテムポール型PFC窒化ガリウム(GaN)トランジスタを実装。従来のシリコントランジスタよりも小型、高絶縁耐圧、低導通抵抗、高速スイッチングが可能になり、出力密度を40%向上させることで圧倒的な変換効率、低発熱、大容量電源ユニットでありながら奥行200mmの小型化を実現しました。

AX1600i (14)
システム統合管理ツールCorsair Link対応

システム統合管理ツールCorsair Linkに対応しています。付属のCorsair Link USBケーブルを使用することで、電源ユニットの入出力、効率、内部温度のモニタリングとファン回転数の調整、OCP制御とシステム構成に合わせた出力系統数の切り替えを、ソフトウェア上からリアルタイムで完全制御することができます。また、データロガー機能を備えることで運用中のデータログを取得することも可能です。

AX1600i (4)

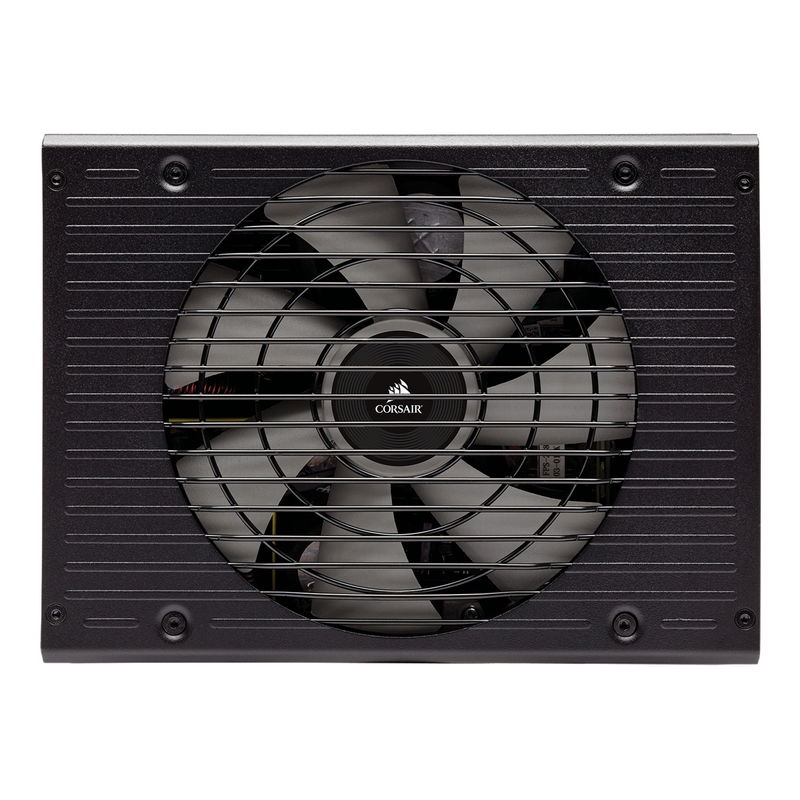

自動回転数制御に対応した140mm流体軸受けファン

特許を取得した自動回転数制御対応の140mm流体軸受けファンを搭載しています。摩擦抵抗を低減、回転時の軸ブレと振動を防止して、ファン回転時の摺動音を極限まで抑制します。抜群の低ノイズで最適なエアフローを供給します。

AX1600i (16)

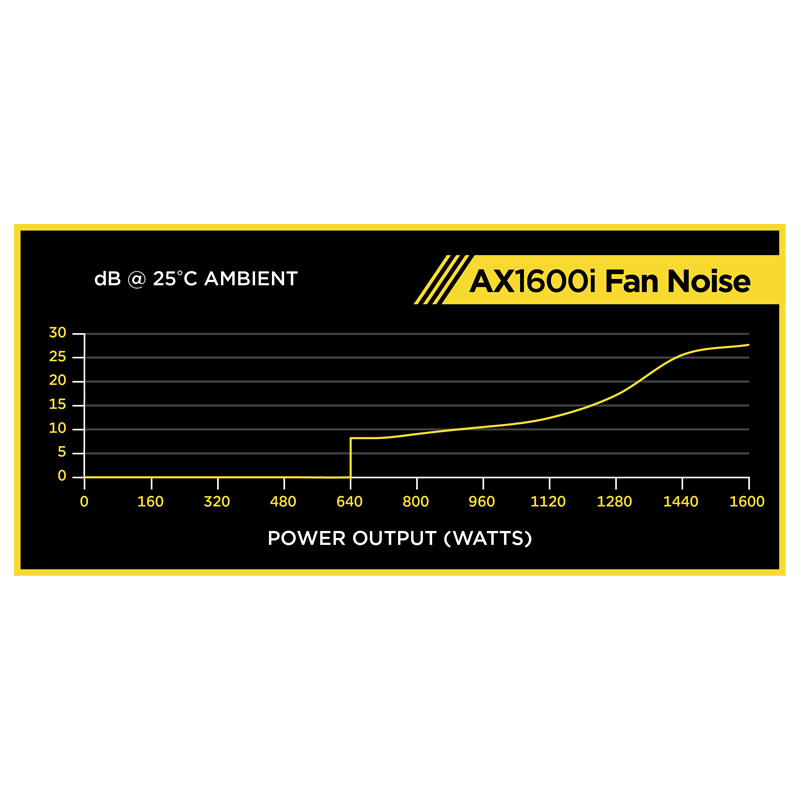

ファンレスオペレーションに対応したZero RPM Fan Mode

ファンレスオペレーションに対応した、Zero RPM Fan Mode機能を搭載しています。負荷率が40%より小さいときはFanlessモードによりファンが停止し無音(0dB)の状態になり、負荷に応じてファン回転数を動的に制御します。また、Corsair Linkより任意でZero RPM Fan Modeの設定をすることも可能です。

AX1600i (15)
継続定格出力温度50°CでMTBF100,000時間の超高耐久品質

最先端のトーテムポール型PFC窒化ガリウム(GaN)トランジスタや、全ての液体、固体コンデンサに採用された日本メーカー製105℃コンデンサなど、厳選されたコンポーネントのみを実装した、デジタル制御の電源ユニットは、継続定格出力温度50°Cの高温環境下において、MTBF100,000時間の超高耐久品質を実現しています。

AX1600i (6)
ケーブルは全て取り外し可能なフルモジュラー式を採用

ケーブルは全て取り外し可能なフルモジュラー式を採用しています。システム構成に応じた電源ケーブルのみ選択することができます。ケーブルの混線が少なく、ケース内部に最適なエアフローを構築できます。

アクティブPFC＆ユニバーサル入力に対応

力率改善回路アクティブPFCは、入力電圧の波形を調整し電源の力率を改善します。提供される電力が損失されることなく、効率的に利用できます。またユニバーサルAC入力（100-240VAC）機能により、切り替えスイッチを操作する手間が解消されています。

最高レベルの安全を実現した各種保護回路と安全認証を取得

過電圧保護(OVP)、過電流保護(OCP)、過温度保護(OTP)、ショート回路保護(SCP)、低電圧保護(UVP)、過負荷保護(OPP)による保護回路、安全性認証FCC、ICES、CE、cTUVus、C-Tick/RCM、TUV、CB、CU、KC Mark、CQC Mark、LVD、RoHS、WEEE、RoHS(China)、REACHを取得して最高レベルの安全を実現しています。

AX1600i (11)
セルフテストスイッチによる自己診断機能搭載

全てのDC出力を自己診断するセルフテストスイッチを搭載しています。ACコードを接続した状態でスイッチを押し、グリーンのLEDが点灯すれば電源ユニットが正常であることを意味します。電源ユニットに問題がある場合はレッドのLEDが点灯します。

AX1600i (17)
システムカラーやデザインで選べるマグネットサイドラベル

電源ユニット側面のサイドラベルは、標準のグレーラベルのほかにホワイト、ブルー、レッドのラベルを備えています。マグネットを備えたサイドラベルは、システムカラーやデザインに合わせてカラーカスタマイズが可能です。

Corsair 10 year warranty
安心の長期10年間保証

CORSAIRは、正規代理店株式会社リンクスインターナショナルを通して、日本国内で販売されている製品を対象に、製品付帯の保証サービスを提供しています。保証期間は10年間です。



AX1600i スペック
製品名 AX1600i
型番 CP-9020087-JP
JAN 0843591050326
出力 1600W (115V-240V)
1300W (100V-115V)
規格 ATX12V v2.4 及び EPS12V 2.92 準拠
搭載ファン 自動回転数制御対応140mm流体軸受けファン
ファン制御 Zero RPM Fan Mode
Corsair Link 対応
保護回路 過電圧保護(OVP)、過電流保護(OCP)、過温度保護(OTP)、
ショート回路保護(SCP)、低電圧保護(UVP)、過負荷保護(OPP)
安全性許認可 FCC、ICES、CE、cTUVus、C-Tick/RCM、TUV、CB、CU、
KC Mark、CQC Mark、LVD、RoHS、WEEE、RoHS(China)、REACH
PFC アクティブPFC
80PLUS TITANIUM
保証 10年
付属品 1×モジュール式ケーブルセット用ロールアップ収納バッグ
1×取扱説明書
1×AC 電源コード
1×ケーブル結束バンド
1×マジックテープ式ケーブルストラップ
1×取り付けねじ
1×Corsair ケースバッジ
1×Corsair Link 用 USB ケーブル
1×交換可能な磁気サイドラベル(ホワイト、ブルー、レッド)
本体サイズ 200mm x 150mm x 86mm
本体重量 約2.65kg
パッケージサイズ 398mm x 219mm x 159mm
パッケージ重量 約5.15kg

※機能改善等の理由から、予告なく機能や仕様が変更される可能性があります。あらかじめご了承ください。

AX1600i 出力
入力電圧 100-240VAC
入力周波数帯 50~60Hz
入力電流 15A-9A
DC出力 +3.3V 30A 180W 1600W (115V-240V)
1300W (100V-115V)
+5V 30A
+12V 133.3A 1600W
-12V 0.8A 9.6W
+5Vsb 3.5A 17.5W



AX1600i コネクタ/ケーブル数
種類 ケーブル長さ コネクタ位置 コネクタ数 本数
ATX 24(20+4)ピン電源モジュラーケーブル 610mm ±10mm 610mm(1) 1 1
EPS/ATX12V 8(4+4)ピン電源モジュラーケーブル 650mm ±10mm 650mm(1) 1 2
PCIe 8(6+2)ピン電源モジュラーケーブル 650mm ±10mm 650mm(1) 1 6
PCIe 8(6+2)ピン電源モジュラーケーブル 775mm ±10mm 675mm(1)
775mm(1)		 2 2
SATA電源モジュラーケーブル 665mm ±10mm 550mm(1)
665mm(1)		 2 2
SATA電源モジュラーケーブル 800mm ±10mm 455mm(1)
570mm(1)
685mm(1)
800mm(1)		 4 3
ペリフェラル電源モジュラーケーブル 650mm ±10mm 450mm(1)
550mm(1)
650mm(1)		 3 3
ペリフェラル電源→FDD電源変換ケーブル 101mm ±5mm 101mm(1) 1 2
